集裝箱建筑適應性設計與建造研究(17)

2013年6月24日

4.1.1 箱體室內空間與人體工程學

人體工程學是探討環境、物品和人三者之間的工作效能和合理性的一項研究門類，合理而高效的創造室內空間，首先需要注重人體尺度與設計的關系。人體尺度是指人體及其運動所需要占用的空間大小，其中也包含為了完成各種活動的3D空間尺寸。因此，在室內設計時不僅要考慮站、坐、躺時的靜態尺度，還要考慮在如開門、走動、取物等等運動狀態時的相關形體特征和占用空間尺度（圖 4.1）。因此，在室內空間的利用時需要充分考慮人在各種活動狀態時的空間占用情況。

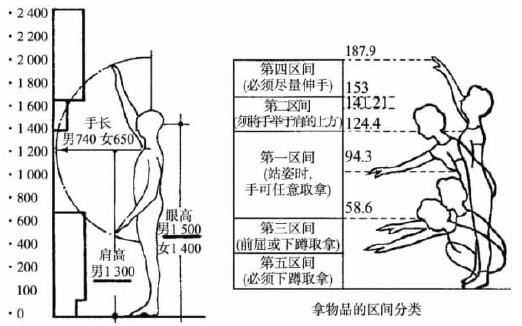

人體活動與室內空間尺度

圖 4.1 人體活動與室內空間尺度

根據圖 4.2所示，中國人站姿平均視高為男性1.5米，女性為1.4米。人眼觀察事物的角度是有限的，在注視事物時，距視線中心10°的角度內能夠分辨清楚，是視力的敏銳區，叫做中心視野；距視線中心10°到20°之間的范圍內，注視事物就較模糊。而人的水平視野大約有100°到120°，在垂直方向上可見范圍為上方不大于50°，下方不大于70°。

在集裝箱的橫向空間內，眼睛距離側壁的最大距離約為2200mm，因此在地板以上1000mm至1800mm處視場區域內盡量減少家具部品的擺放，騰出空間獲取更大的視距，對減少集裝箱內空間狹小感十分有益（圖 4.3）。同時，人頸左右轉動比上下抬頭、低頭方便。在家具布置時候多使用頂部空間“借天不占地”，盡量利用箱體角部及上部空間，減少視場區域以及地面和人活動區域的空間占用，是在小空間內獲得更大空間效率的途徑之一。

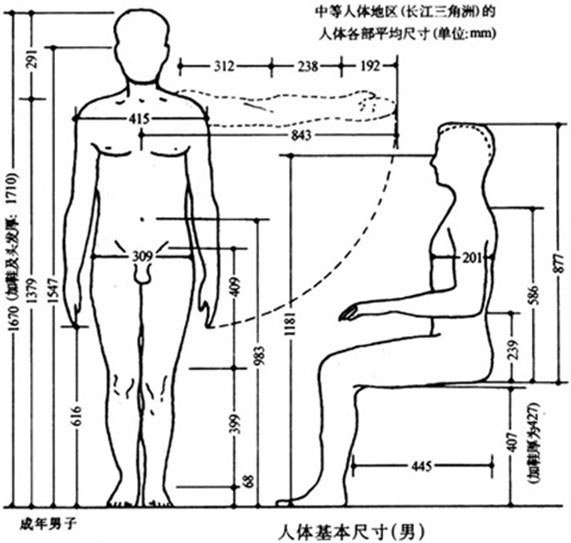

人體基本尺寸

圖 4.2 人體基本尺寸

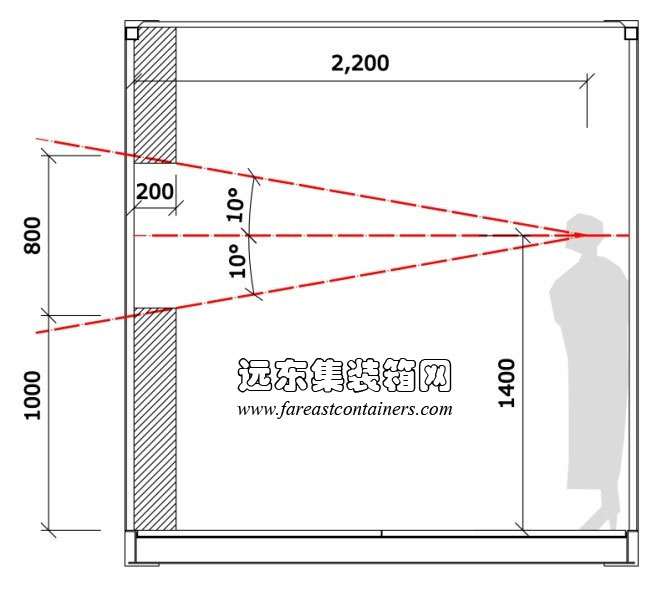

集裝箱室內視場分析,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 4.3 集裝箱室內視場分析

室內的物品的放置密度會對人的感受有直觀影響。如果放置物品過密占據空間過大，那么室內就表現出凌亂擁擠的感覺，這種情況在小室內感覺特別突出；如果放置物品密度過小，就會顯得室內過空，產生不近人情的感覺；只有當放置物品的密度合理，那么才能感覺到整潔的直觀感受。因此，在箱體內部空間的人機工程學研究中，對室內物品家具的放置密度也需要進行合理的規劃。室內物品的放置密度是指空間中各種家具和物品占據空間的比例關系。在相關研究中對放置密度已經有一定的分析和研究，一般經驗是室內物品占空間的60%及以下比較適宜，如果超過60%會產生凌亂擁擠感。因此，應盡量將紛繁的功能家具通過整體式布局綜合利用起來。

4.1.2 集裝箱與相關盒子類型建筑空間布局比較分析

4.1.2.1 與中銀倉體樓室內空間比較

黑川紀章設計的日本東京中銀倉體樓（Nakagin Capsule Tower）是新陳代謝學派的代表作之一。中銀倉體樓共有13層，由兩個作為豎向交通通道的核心筒和懸挑著的140個鋼筋混凝土標準尺寸預制單元構成。黑川紀章希望設計一種可以通過更換居住單元來實現有機生長的建筑類型。

中銀倉體樓的居住空間為寬2.3m X 長3.8m X 高2.1 米大小的盒子單元。由于盒子單元寬度不超過2.5米，可以被汽車等運輸工具方便的運輸。單元內部的家具和部品由工廠異地加工組裝好，運抵現場后使用四個高強度的螺栓懸挑連接在核心筒上。每個盒子大約有10平米大小，布置有衛浴空間和整體式的家具，特別適合單身居住。

中銀倉體樓單元室內的寬度與高度近似于集裝箱箱體，具有相類似的小面寬的特點，進深較20英尺集裝箱更小（圖 4.4），室內家具部品的集成度更高。因此20英尺集裝箱在改造時可以參考利用中銀倉體樓室內家具部品的設計方式，將家具部品空間布置于一側。使用集約化的一體成型技術，將各種功能融合入一個整體型功能墻體中（圖 4.5），通過折疊、推拉等形式將所需使用的空間釋放出來，增加空間利用效率。

20英尺集裝箱與中銀倉體樓平面比較,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑
