集裝箱建筑適應性設計與建造研究(40)

2013年6月30日

位于荷蘭的 Keetwonen 學生宿舍是世界上最大的集裝箱建筑群（圖 5.46），共擁有1034個獨立的集裝箱箱體單元，總建筑面積達到3.1萬平方米，由5層樓高的集裝箱及附屬設施構成。每個箱體單元內獨立衛浴室空間將長長的集裝箱分隔成了廚房起居和臥室兩大空間：睡眠休息區域、以及工作空間、陽臺、整個墻面的窗戶提供了室內良好的采光條件。每個單元室內擁有良好的隔音和保溫隔熱效果。在基礎以上的結構構成中，建筑單體分為40英尺集裝箱、附加陽臺、附加單側走廊（如圖 5.46 中 b 圖）、坡屋頂結構四個部分。集裝箱箱體使用自身結構累積至5層；陽臺及交通走廊一端搭接于箱體上，另一端使用獨立的輕鋼結構支撐，并在底層通過斜桿支撐在基礎上；樓梯布置于兩棟建筑間的連廊上。

荷蘭阿姆斯特丹的 Keetwonen 學生宿舍全景,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

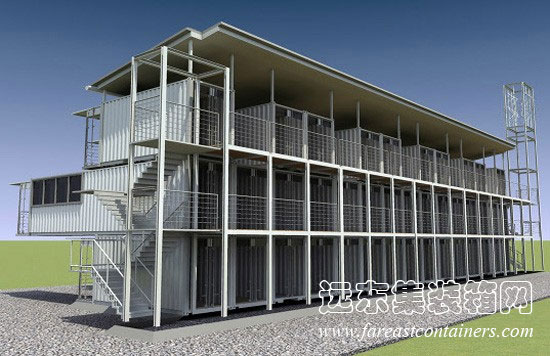

荷蘭阿姆斯特丹的 Keetwonen 學生宿舍結構示意圖,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.46 荷蘭阿姆斯特丹的 Keetwonen 學生宿舍

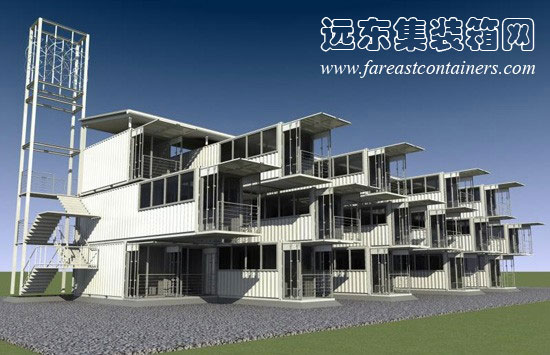

由綠色集裝箱國際救援基金會協助援建的海地集裝箱集合住宅（圖 5.47），使用20英尺集裝箱和40英尺集裝箱錯列排布。在南側由40英尺集裝箱出挑形成富有韻律感的建筑造型；北側通過附加鋼結構布置出通長走廊，建筑端部布置室外樓梯，進行交通組織。屋頂隔熱坡屋面由短柱支撐于箱體上。形成富有特色的單側外走廊集裝箱建筑。

海地集裝箱集合住宅,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱建筑

圖 5.47 海地集裝箱集合住宅

由日本建筑師板茂設計的日本女川應急住宅（圖 5.48），采用20英尺集裝箱堆疊組合，形成3層高的集裝箱集合住宅。整個居住社區由9棟集裝箱集合住宅組成，共使用189個20英尺集裝箱。每棟集合住宅使用24個20英尺集裝箱，通過棋盤格的方法箱體兩兩錯開，箱體內和箱體間錯開的空間均加以利用，布置室內功能。集裝箱內的開間為2200mm，箱體間錯開的空間開間為2340mm，設計有單單元、2單元、3單元共四種戶型以及5種不同大小的室內面積。樓梯布置在集合住宅單體兩個端部，通過通長的外走廊組織交通。

女川應急住宅戶型平面圖三單元套間,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑
