集裝箱建筑適應性設計與建造研究(51)

2013年7月1日

萬科生態集裝箱餐廳施工照片,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

（b）

萬科生態集裝箱餐廳施工照片,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

（c）

萬科生態集裝箱餐廳施工照片,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

（d）

萬科生態集裝箱餐廳施工照片,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

（e）

萬科生態集裝箱餐廳施工照片,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

（f）

萬科生態集裝箱餐廳施工照片,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

（g）

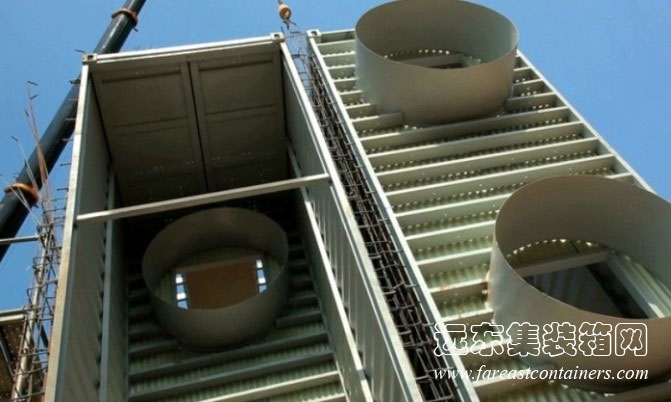

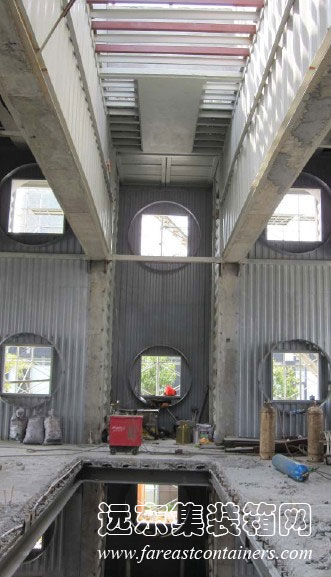

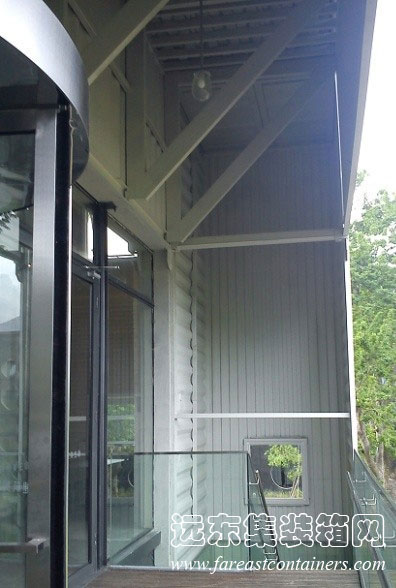

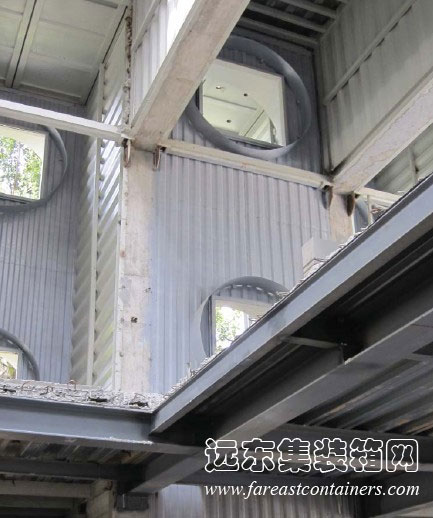

圖 7.5 萬科生態集裝箱餐廳施工照片

在現場裝配建造的過程中，首先裝配集裝箱門式結構。豎立兩側豎向箱體，再吊裝作為大跨結構的頂部箱體，使用豎向箱體上預制的鋼牛腿來初步固定住上部橫跨的箱體。隨后，將頂部箱體與兩側豎向箱體焊接為整體，作為一個完整的集裝箱門式結構。同時，相鄰兩品集裝箱門式結構中間預留300毫米的縫隙，當每品集裝箱門式結構完成后，便在這300毫米寬度中進行鋼筋網的綁扎（圖 7.5 中 g 圖），然后吊裝組裝相鄰一品集裝箱門式結構。當9品集裝箱門式結構安裝完成后，進行鋼筋混凝土墻的澆筑，在這個過程中利用集裝箱箱體作為現澆模板?；炷翂Σ坏梢杂糜谠黾?a href="../index.html" target="_blank">集裝箱建筑的蓄熱能力，同時也增加建筑的結構剛度。

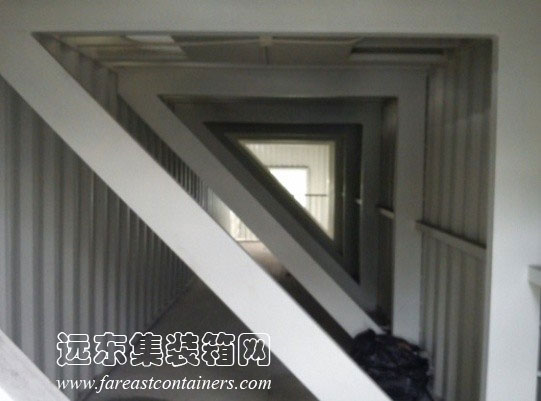

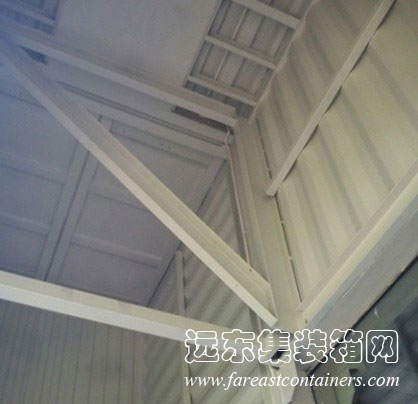

為了增強東西兩端的兩品集裝箱門式結構穩定性，并且為了增強抵抗上部屋面荷載的能力，在大跨箱體拆除側板的部位增加了斜支撐進行加固（圖 7.5 中 b、 c、f 圖）。
