集裝箱建筑適應性設計與建造研究(28)

2013年6月27日

蘇黎世 Freitag 旗艦店是箱體豎向構成的典型代表。整個建筑由17個20英尺廢舊集裝箱拼合而成，中央樓梯間垂直方向由9個集裝箱疊加，總高度達到21.2米。底部?jī)蓪硬捎妹繉?個集裝箱，中部?jī)蓪硬捎妹繉?個集裝箱，上部五層采用每層1個集裝箱疊放而成。通過由下到上箱體數目4-2-1逐級退臺來達到穩定的形態。在功能構成中，入口設置在北側的四個集裝箱處，將四個20尺集裝箱去除掉了相鄰的金屬側板，形成高4.7米，寬4.7米的大空間，作為服務臺、展示區及門廳使用。南側垂直分區的四個集裝箱為1、2、3、4層的產品陳列室；樓梯間設置在9層的塔形結構內，解決垂直交通問題；在樓梯間塔形頂端設置了一個瞭望平臺，作為觀賞蘇黎世景觀的一個窗口；另外在室外緊貼南側外墻處設置了一組逃生梯。（圖 5.9）

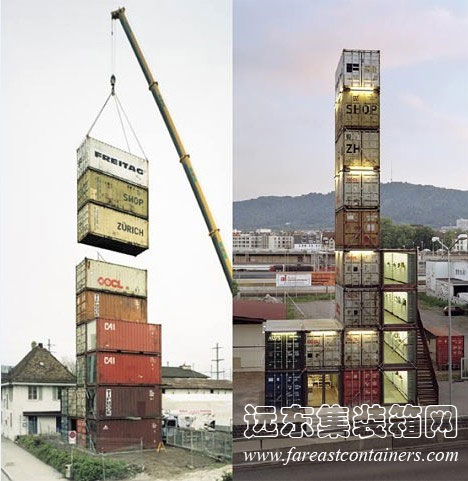

蘇黎世Freitag旗艦店外貌全景,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

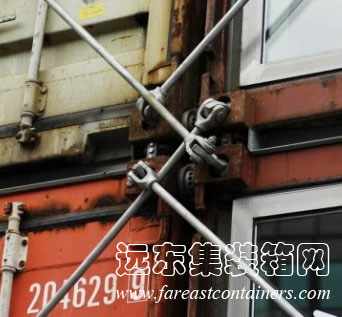

蘇黎世Freitag旗艦店的建筑鏈接和加固,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.9 蘇黎世 Freitag 旗艦店

由于蘇黎世 Freitag 旗艦店的預制拼裝式結構，結構整體性較弱，因此較高重疊高度的垂直疊加屬于一種較為特殊的組合形式。在樓梯間塔形結構下部拆除了房間內部的集裝箱金屬波紋側板，為了補足后強度又在拆板的部位增加了補強結構（圖 5.10）。在集裝箱與集裝箱之間焊接連接，同時在外部增加拉桿增加強度。有趣的是，最近這棟建筑在一、二層新拼接了兩個集裝箱，在短時間內增加了使用面積，擴大了建筑規模，并與原來建筑完美融合。這樣的生長能力是其他建筑形式所達不到的。

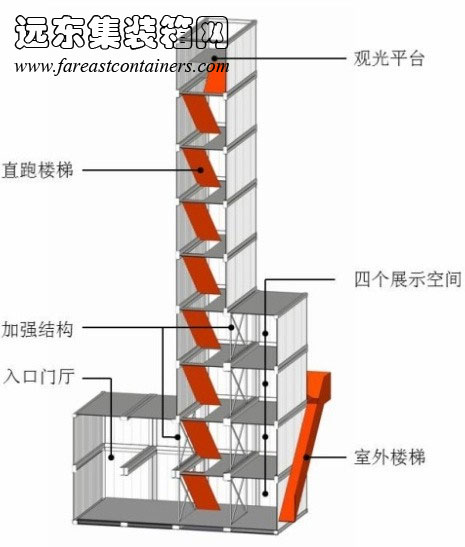

Freitag 旗艦店箱體構成示意圖,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.10 Freitag 旗艦店箱體構成示意圖

5.1.2.2 上下箱體平行錯開放置

上下箱體平行錯開放置是垂直方向拼合的常見形式，可以增加建筑室內空間的高度，并對建筑進行垂直分區，增加功能適用性。與對位拼接不同的是，上下箱體平行錯開放置箱體角柱無法對位。

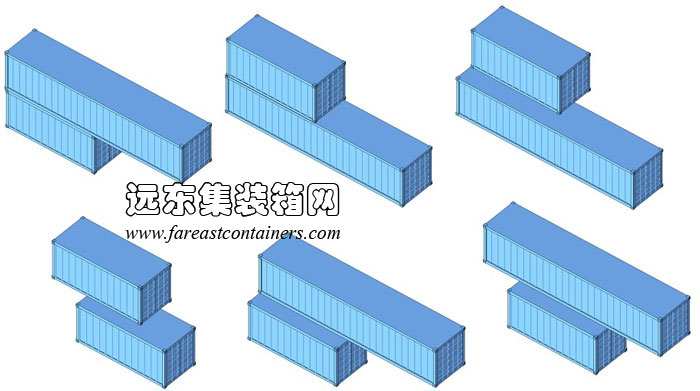

這種方式有三種基本的構成方式（圖 5.11），第一種，上下箱體為同等大小，通過錯動上面箱體發生懸挑來擴展出灰空間及室外平臺；第二種，箱體上長下短，上部箱體集裝箱箱體無法與下部箱體角柱對位，或者只有一個角柱能發生對位，由此產生上部箱體的懸挑；第三種，上下箱體上小下大，由此產生了上部的室外平臺。同時，這三種構成方式依據錯開的位置不同，又可以演化出更多的變化和組合，客觀上增加了此類組合的形式可能性（圖 5.12）。

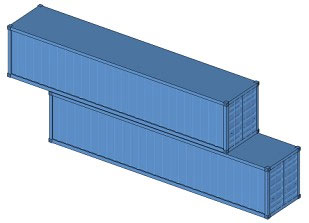

上下箱體同等大小平行錯開放置基本構成方式,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑
