集裝箱建筑適應性設計與建造研究(31)

2013年6月28日

需要值得注意的是，在表 5.2 中 F 欄與其他各欄的構成方式是不同的。在 A-E 欄所示的大跨構成方式中，上部箱體可以與下部箱體角柱對位或直接放置于下部箱體上。而在 F 所示構成方式中，上部箱體正好卡在兩側箱體之間，傳力路線復雜，往往采取焊接、錨固的方式固定與側面箱體固定，或者在側面箱體預先焊接鋼制牛腿用于擱置上部箱體。

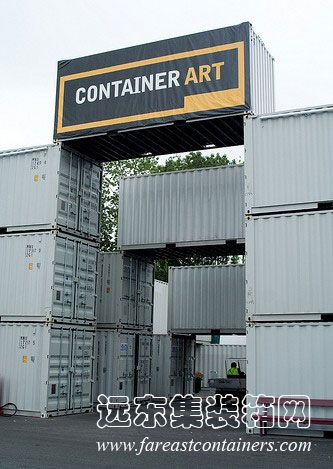

集裝箱藝術展的入口空間使用了如表 5.2 中 A 欄所示上下箱體構成大跨的結構形式，上部箱體使用20英尺集裝箱，下部箱體為三層垂直疊加的20英尺集裝箱，構成6米左右的門式空間（圖 5.22）。

集裝箱藝術展的入口空間,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.22 集裝箱藝術展的入口空間

Bernardes Jacobsen 集裝箱美術館，為兩層的半開敞式集裝箱公共建筑。如表 5.2 中 E 欄所示，Bernardes Jacobsen 集裝箱美術館上層使用40英尺集裝箱，下部箱體使用20英尺集裝箱，上下箱體共同構成大跨空間。共6品大跨空間錯開放置，組成擁有大量灰空間的通透室外空間（圖 5.23）。

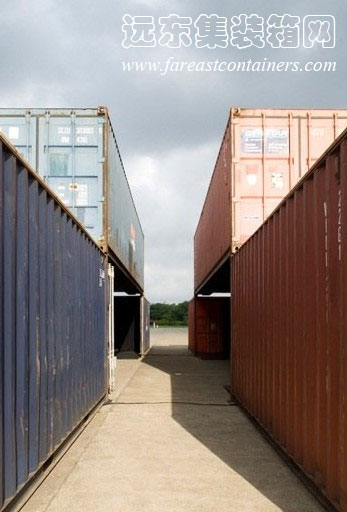

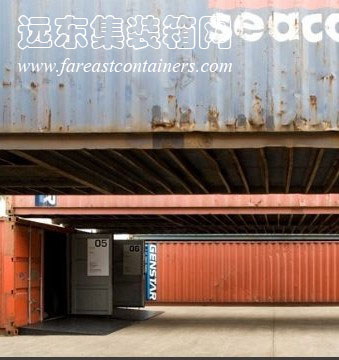

Bernardes Jacobsen 集裝箱美術館外觀,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

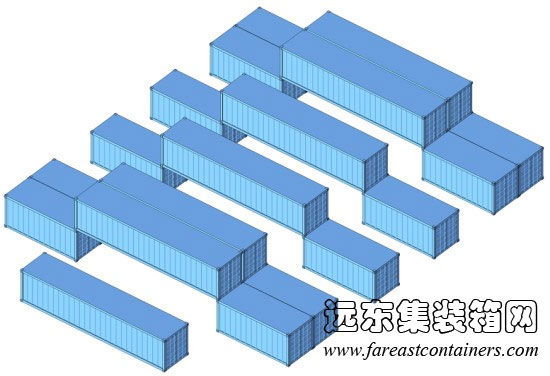

Bernardes Jacobsen 集裝箱美術館構成示意,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.23 Bernardes Jacobsen 集裝箱美術館及構成示意

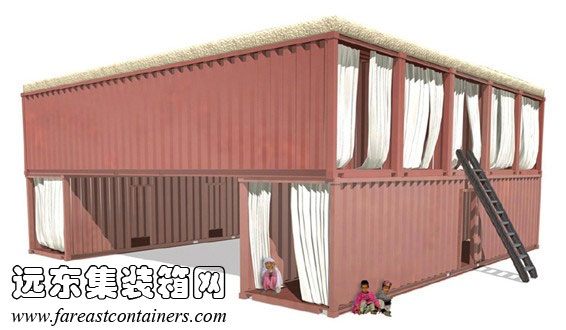

在快速建造生態系統 Quik Build Ecosystem(QBE)中，采用上下箱體大跨式拼合構成建筑單元單體。如表 5.2 中 B 欄中的構成方式，下部為兩個40英尺集裝箱，上部為5個40英尺集裝箱水平拼合，構成了下部的大跨空間（圖 5.24）

QBE 系統中大跨拼合的建筑單體,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.24 QBE 系統中大跨拼合的建筑單體

5.1.2.5 上下箱體成斜角放置

上下箱體成斜角放置是一種較為少見的集裝箱箱體構成方式。雖然斜角放置不符合箱體模塊化組合的模數關系，在拼接構成的時候需要對箱體進行結構、空間上的特殊處理，但是箱體斜角放置卻可以顯著的增加箱體在應對功能、空間、和外界環境需求時的適應性。處理好上下箱體進行適當?shù)慕嵌日{(diào)整、空間處理。
