集裝箱建筑適應性設計與建造研究(30)

2013年6月28日

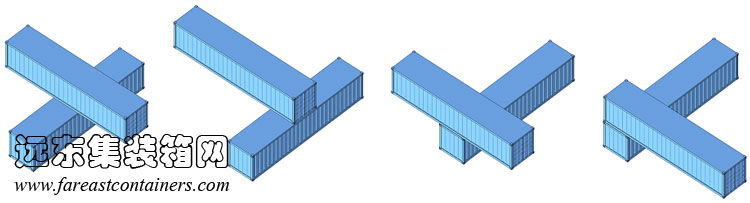

在上下箱體十字交錯放置，如果需要室內解決豎向交通時，有兩種交通組織方式。一種方式為兩個獨立箱體進行簡單疊加，再通過室外樓梯解決豎向交通，此時通過樓梯進入一層箱體頂部即二層室外平臺再進入二層箱體。這種構成方式中，上層箱體宜在箱體中部，平臺位置開設入口，并依據（圖 5.16 和圖 5.20）中所示方式進行結構補強。另一種是在箱體投影的重疊部分內進行安排樓梯。通過錯動移位，十字交錯放置可以演變出以下幾種構成組合方式（圖 5.18）。

上下箱體十字交錯放置演變的組合方式,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.18 上下箱體十字交錯放置演變的組合方式

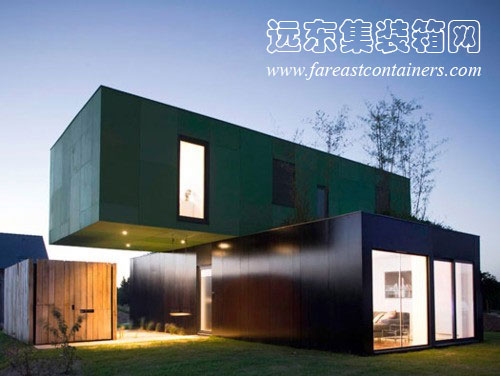

布列塔尼集裝箱住宅，使用了上下箱體垂直交錯，二層箱體與首層之間形成懸挑構成。上面出挑的箱體為臥室，下面的兩個箱體為起居和就餐使用（圖 5.19），豎向交通在箱體內布置，并出于結構安全性考慮。

集裝箱箱體上下拼接懸挑構型,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.19 集裝箱箱體上下拼接懸挑構型

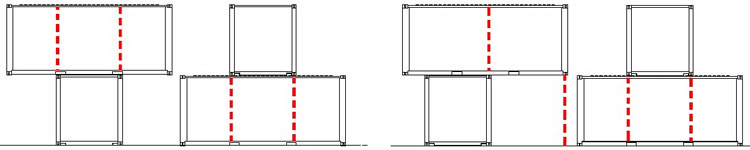

在上下箱體相互垂直錯開放置方式中，若拆除側鋼壁板，需要對箱體進行加柱處理。圖 5.20 分別代表上下箱體錯開的相對位置不同時需要加設的鋼柱位置，紅色虛線為附加鋼柱。

上下箱體相互垂直錯開的加柱方式,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.20 上下箱體相互垂直錯開的加柱方式

5.1.2.4 上下箱體共同構成大跨空間

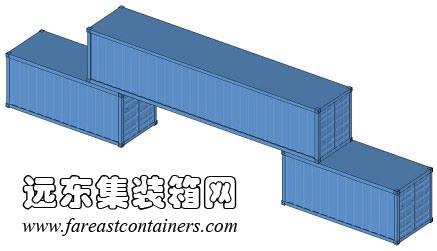

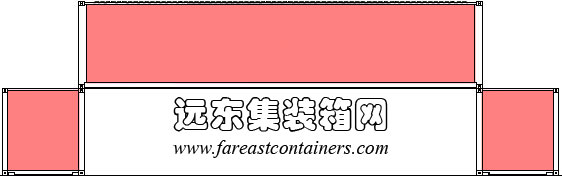

上下箱體共同構成大跨空間（圖 5.21），上部為橫跨在兩端的單箱體，下部由兩箱體或垂直疊加的多箱體承擔，通過這種方式形成下部較大跨度的覆蓋空間。

上下箱體共同構成大跨空間,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 5.21 上下箱體共同構成大跨空間

在大跨構型中，當使用不同的箱體，進行不同的拼接方式時，下部形成的空間跨度也不同。通過這種大跨構型，可以構成從簡單的上下拼接建筑到大跨空間各種建筑空間（表 5.2）。

當上部箱體使用20英尺集裝箱箱體時，跨度可以調整為1.2米和6.0米；當上部箱體使用40英尺集裝箱箱體時，寬度可以調整為7.3米和12.0米，依據不同的功能需要選擇相適應的跨度和建筑寬度。

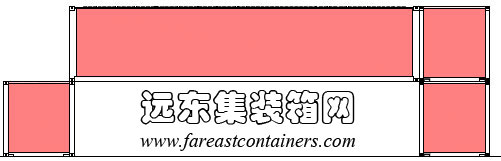

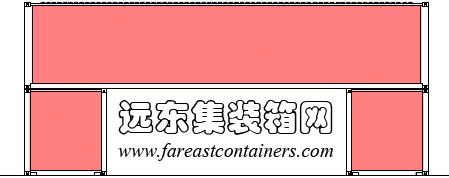

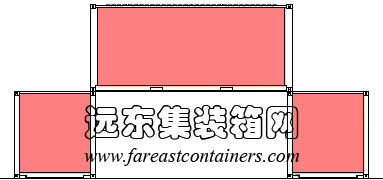

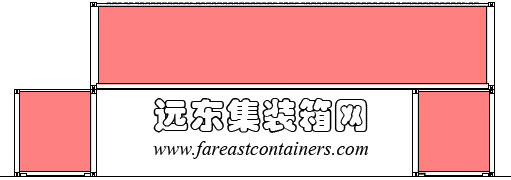

表 5.2 上下箱體共同構成的各種跨度空間

上部箱體		拼接方式示意	跨度凈寬	總寬度
20英尺集裝箱	A		6.0米	10.6米
40英尺集裝箱	B		7.3米	12.0米
	C		9.8米	14.6米
	D		11.6米	16.4米
	E		11.8米	16.6米
	F		12.0米	16.8米
