集裝箱建筑適應性設計與建造研究(43)

2013年7月1日

5.2.2 內走廊式構成

使用內走廊式構成有兩種主要的對箱體的利用可能性，一種是使用箱體內部空間分割出交通空間，另一種是使用附加結構，包括附加輕鋼結構、混凝土結構或者橫向放置的箱體（圖 5.51）。內走廊式布局建筑的設計方式與外走廊式基本相同，但減少了外走廊所需的附加結構。需注意的是，當使用兩箱體拼接時，需要對箱體進行額外的支撐（表 5.3）。

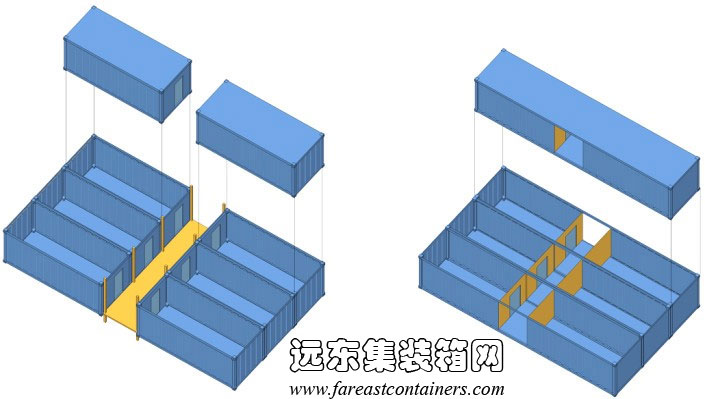

(a)附加走廊結構                    (b)箱體中切割、分隔出走廊

圖 5.51 內走廊式箱體及交通構成方式

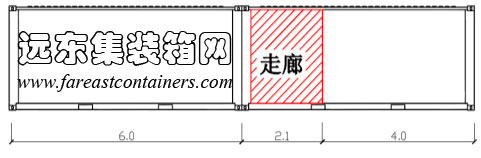

表 5.3 內走廊式構成布局示意圖

	內走廊布置方式示意圖	總進深	兩側房間進深
兩側箱體長度方向平行于走廊		6.9米	2.4米/2.4米

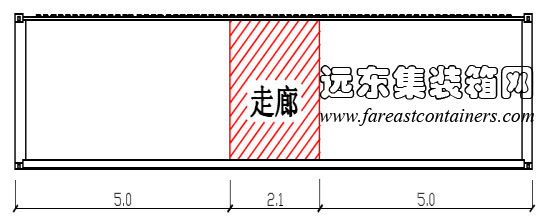

走廊使用40英尺箱體中部		12.0米	5.0米/5.0米

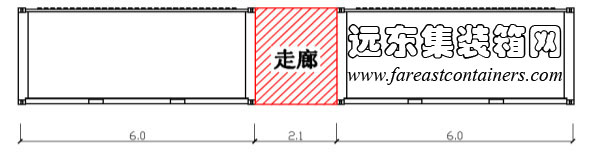

走廊使用附加結構		14.1米	6.0米/6.0米
走廊位于20英尺箱體內部		12.0米	6.0米/4.0米

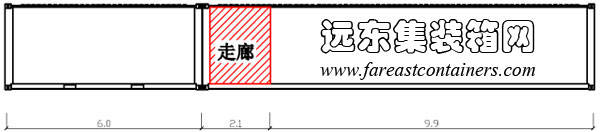

走廊位于40英尺箱體		18.0米	6.0米/9.9米

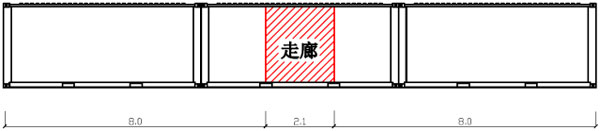

走廊位于20英尺箱體中部		18.0米	8.0米/8.0米

阿姆斯特丹 qubic 集裝箱學生公寓建筑群，于2005年建成，共設計了715套學生公寓。建筑為共三層，每層在進深方向由三個20英尺集裝箱組成，其中中部箱體中央為交通走廊和衛生間設施，分別與進深方向兩端的居住箱體拼接，組成完整的單元套間（圖 5.52）。箱體固定在堅實的混凝土基礎上，頂部為附加輕鋼屋面，出挑深遠的輕鋼遮陽屋面由鋼結構立柱支撐。在箱體的組合過程中，抽掉一部分集裝箱箱體形成空中花園，并在每個箱體的外立面覆蓋由有機玻璃及塑料制成的裝飾面板，在造型上形成豐富的表情（圖 5.53）。

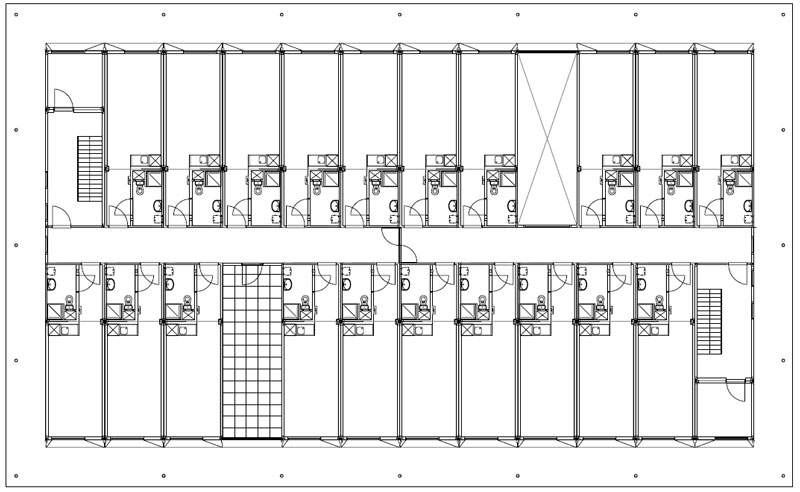

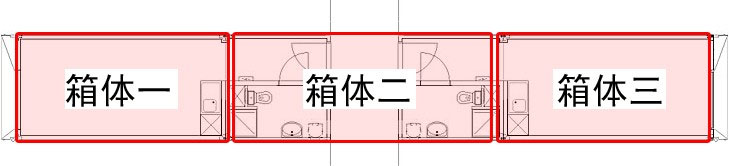

圖 5.52 阿姆斯特丹 qubic 集裝箱學生公寓箱體構成及平面圖

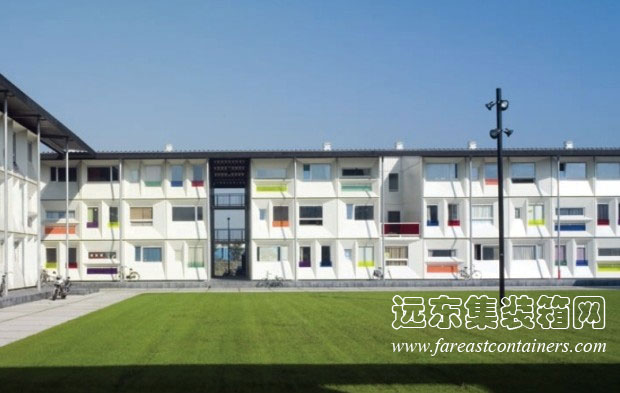

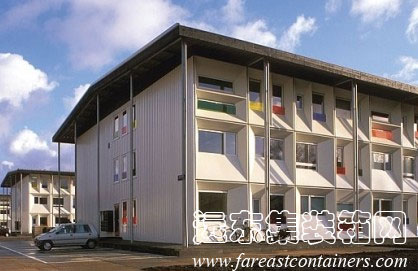

圖 5.53 阿姆斯特丹 qubic 集裝箱學生公寓照片
