集裝箱建筑適應性設計與建造研究(23)

2013年6月26日

由法國 olgga architects 事務所設計的“crou”集裝箱學生宿舍方案，由100個廢舊集裝箱相互堆疊并適應性改造而成。在此設計中每個單元使用40英尺集裝箱箱體，分別使用了端入式和側入式兩種布局。

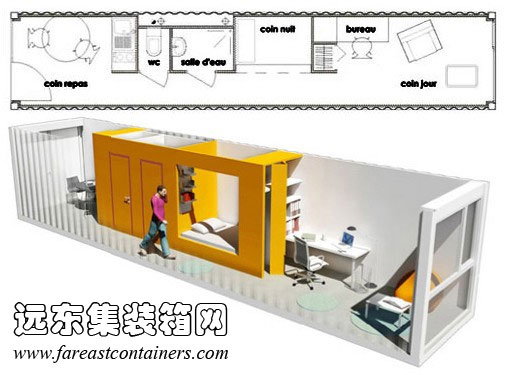

在端入式的集裝箱箱體內部設計中（圖 4.18），入口處為獨立的用餐空間，布置有廚房設備和雙人餐臺；中部為廁衛與沐浴洗漱相分離的個人衛生空間，在衛浴空間緊鄰側箱壁布置有上下水的管井；隨后充分利用進深方向采光較弱的特點，將壁龕式的睡眠空間布置在整個箱體最中間位置；在遠端布局有一個很大的工作空間，并通過落地窗帶給室內充足的采光。

集裝箱學生宿舍方案（端入式）,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 4.18 集裝箱學生宿舍方案（端入式）

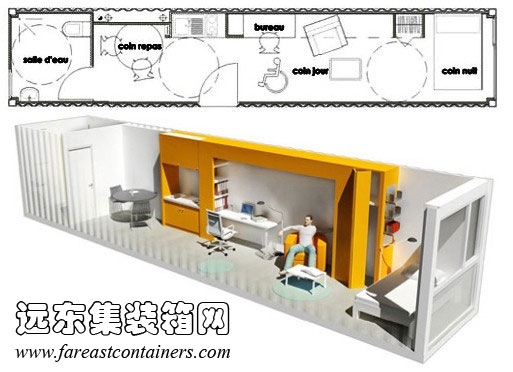

側部入口式的箱體布局（圖 4.19）主要考慮可供使用輪椅的殘疾人使用，所有的家具部品空間均緊貼在箱體一側，盡可能擴大交通空間；入口正對廚房家電餐臺，在入口的左側布局有就餐空間、廚房用具、以及一個特別寬敞足夠輪椅轉向的衛生間；在入口右側布局有寫字臺、書柜、以及緊貼于側壁的衣柜，床位于箱體的一側，并臨近窗戶。側入式的布局將室內的交通空間盡可能擴大，并減少了固定柜體對空間的占用。

集裝箱學生宿舍方案（側入式）,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 4.19 集裝箱學生宿舍方案（側入式）

Temperhousing 公司設計了一系列集裝箱建筑箱體單元。分別為內廊式、單廊式、雙廊式三種類型。通過設施和空間的不同，發展為幾種不同的箱體產品款式。

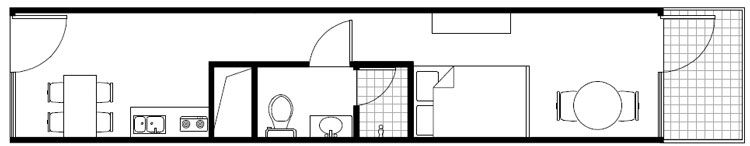

單廊式箱體單元：使用一個完整的40英尺箱體作為一個獨立的室內套間使用，采用端入式的組織方式，從箱體一端進入，另一端為落地玻璃窗或附加陽臺。管道、衛浴設施、廚房設備位于箱體中部（圖 4.20）。

端入式單側外走廊宿舍布置方式,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 4.20 端入式單側外走廊宿舍布置方式

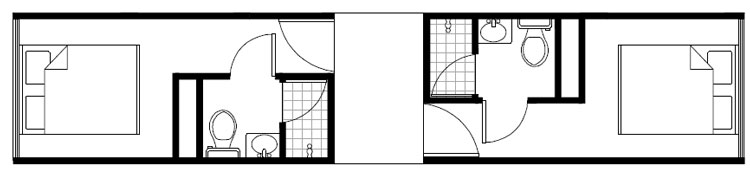

內廊式箱體單元：由一個完整的40英尺集裝箱改造而來，切除箱體中部的部分側壁，形成中間走廊而成。箱體被分割為兩個獨立的單元空間，分別位于走廊兩側，每個房間內入口為洗漱空間，內部為就寢的房間，類似于酒店客房的布局。改動后將數個相同的箱體拼合，使得此類單箱體構成的建筑無需附加結構便可支撐走廊（圖 4.21）。

端入式內走廊宿舍布置方式,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 4.21 端入式內走廊宿舍布置方式

雙廊式箱體單元：使用一個完整的40英尺集裝箱，通過集裝箱箱體的中部隔斷，分隔出兩個相互獨立的房間，而每個獨立的房間分別由集裝箱兩端的入口進入。這樣可以最大限度的減少對原有箱體的破壞，僅僅在端部拆除原有金屬構件置換成窗口及門，附加兩端的走廊設施，便可以完成宿舍的改造。較之內廊式宿舍改造更加經濟且方便。

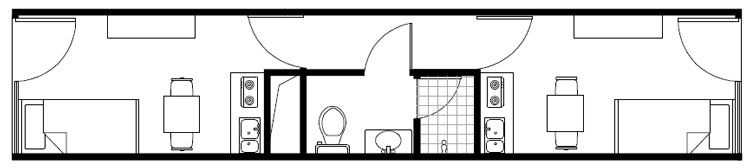

雙廊式箱體單元中，可以分為內部空間完全隔斷與不完全隔斷兩種。在不完全隔斷的雙廊式箱體單元中，由一個40英尺集裝箱改造而成可供兩人居住使用的單身宿舍；入口分別設在箱體兩端，由兩邊的入口分別進入室內共享位于箱體中部的衛浴設施；每個人分別使用各自的就寢空間、簡易廚房器具等設備，每個房通向中央衛浴空間都有設有帶鎖的門，可以相對保持單元空間的隱私（圖 4.22）。

雙側外走廊雙人間室內布局,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 4.22 雙側外走廊雙人間室內布局

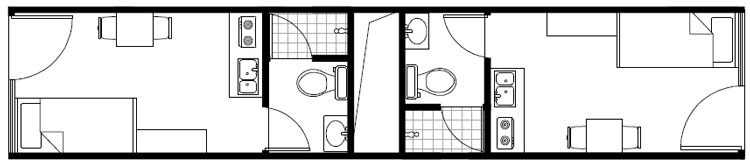

內部空間完全隔斷的雙廊式箱體單元，也是由40英尺集裝箱改造而成的兩人間，入口分設在箱體兩端，中央部分通過管道設備空間隔開，每個房間有獨立的衛浴空間以及廚房設備。（圖 4.23）

雙側外走廊兩獨立單人間室內布局,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 4.23 雙側外走廊兩獨立單人間室內布局

4.4 本章小結

本章主要對集裝箱室內空間的適應性設計進行了分析和研究。首先從人體工程學的角度出發，對箱體內部空間做了微觀分析與精細化設計。其次用模塊化的觀點對箱體空間布局進行了研究。最后分類別對單箱體建筑的設計進行了案例分析。
