集裝箱建筑適應性設計與建造研究(49)

2013年7月1日

箱體錨栓連接,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

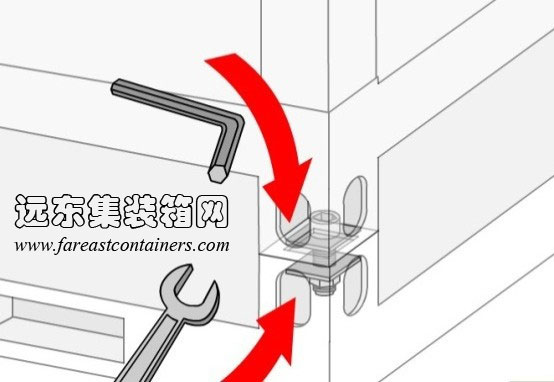

圖 6.10 箱體錨栓連接

箱體焊接連接,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

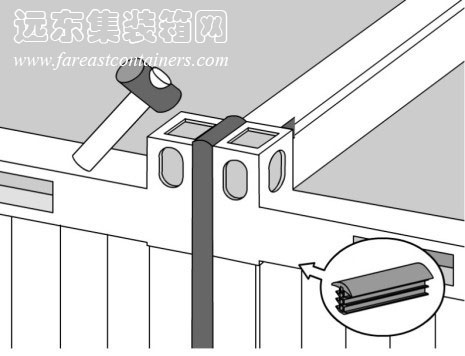

圖 6.11 箱體焊接連接

箱體錨栓連接,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

圖 6.12 箱體錨栓連接

6.3 本章小結

本章就集裝箱建筑建造的基本建造流程進行了簡述，并對建造過程中的措施進行了歸納與匯總，給出了針對箱體在建造過程中所需要進行改造措施。以期待對集裝箱改造建筑進行必要的設計和工程指導。

第 7 章萬科生態集裝箱餐廳設計和建造實踐

7.1 項目背景

萬科生態集裝箱餐廳是一次集裝箱建筑的探索性實驗（圖 7.1），目標是在住宅產業化迅速發展的背景下，尋找一種低碳、環保、快速建造、并且價格適宜的新型建造方式。該項目位于廣東省東莞市松山湖萬科住宅產業化研究基地內，于2010年開始方案設計，2011年5月建成并投入使用。筆者親歷了生態集裝箱餐廳的設計和建設全過程。

萬科生態集裝箱餐廳照片,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑

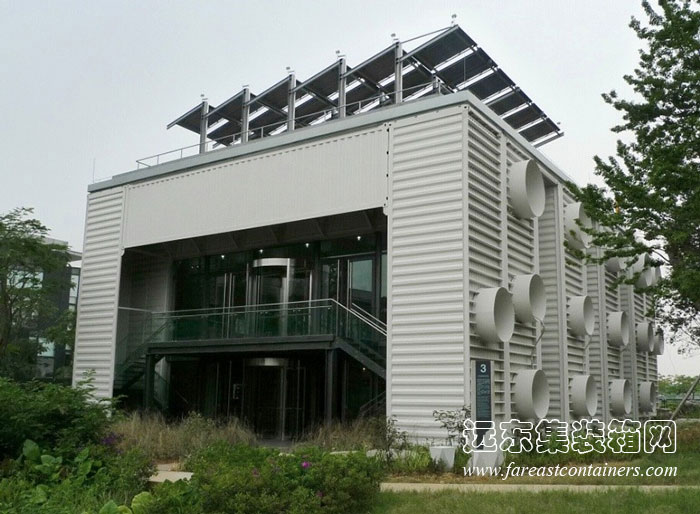

圖 7.1 萬科生態集裝箱餐廳照片

7.2 設計與建造

7.2.1 平面布局及構思

萬科生態集裝箱餐廳為兩層永久性建筑，總建筑面積約600平方米。在交通組織上，通過東側集裝箱下部灰空間內的樓梯進行交通組織，建筑西側設置有獨立的后勤流線，豎立箱體內部設置有螺旋樓梯及運貨電梯。

在外立面設計中，集裝箱箱體朝向室外的部分設置環形鋼制遮陽板，遮陽板內在箱體上開有方形窗洞，通過箱體、環形遮陽板兩個元素形成建筑的外立面特征。在室內裝修中，采用再生麥秸稈作為內墻飾面。集裝箱餐廳屋頂局部使用了覆土屋面，并使用滴灌技術種植花草及蔬菜，在周圍未覆土的區域用架空防腐木甲板鋪設。同時屋頂還設置了煙囪供廚房廢氣的排放，并設置有太陽能系統。

在內部空間營造上，首層為沙龍空間，二層為餐廳使用，屋頂為上人種植屋面（圖 7.2-圖 7.4）。建筑東向景觀面正對景觀濕地，擁有良好的觀景視野。建筑內部還設置有兩層通高的共享空間，在共享空間中利用水幕除濕的金屬網作為共享空間的核心景觀，并設有高出屋面的采光通風天窗，在改善進深較大的室內空間采光的同時也起到了拔風的作用，有利于室內受熱空氣的迅速排除。

在集裝箱的利用上，箱體作為建筑的主要圍護結構和大跨空間的豎向支撐結構。箱體豎立放置可以通過最少的箱體組織出內部大型空間。在大跨空間內部，使用附加輕鋼結構及混凝土疊合樓板分隔出2層樓板，同時樓板的邊緣錨固于箱體上，箱體在某種程度上也是2層樓板的豎向支撐。由于豎立放置的箱體水平投影面積為2.4米X2.3米，設計中將這部分空間用于后勤螺旋樓梯、貨運電梯、衛生間、以及餐廳卡座。

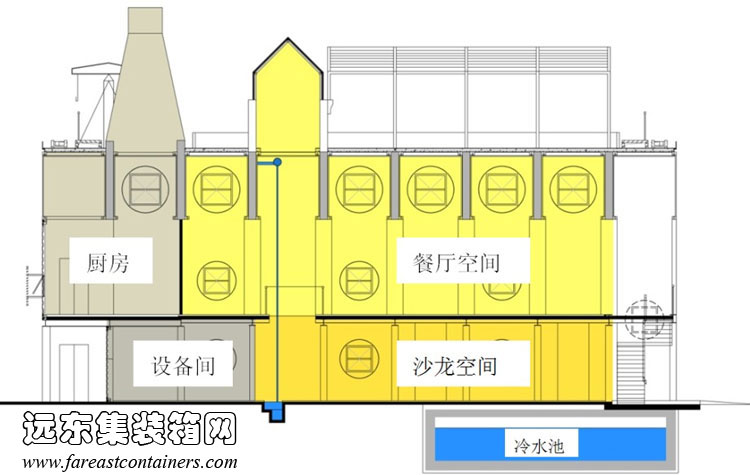

集裝箱餐廳剖面示意圖,集裝箱房屋,集裝箱活動房,住人集裝箱,集裝箱住宅,集裝箱建筑
