集裝箱建筑適應性設計與建造研究(18)

2013年6月24日

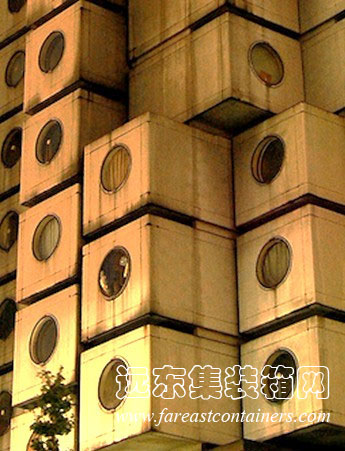

中銀倉體樓居住單元外觀

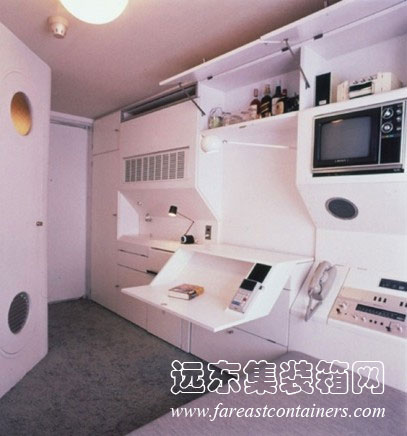

中銀倉體樓居住單元室內

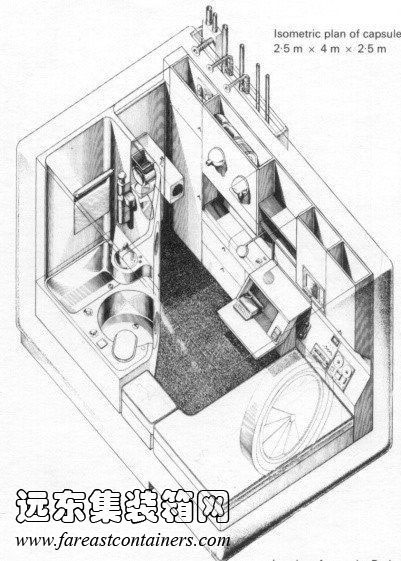

中銀倉體樓居住單元概念圖

圖 4.5 中銀倉體樓居住單元

4.1.2.2 與馬賽公寓室內空間比較

馬賽公寓建筑平面長165米，寬24米，首層為架空層，之上通過盒子類型的居住模式容納有1500余位居民。大部分的室內采用躍層布局，室內樓梯將兩層空間連同，每三層建筑設置一條公共走道。馬賽公寓的開間為3600mm，減去墻厚后大約剩余凈寬為3300mm，而集裝箱建筑的內部?jī)魧挒?340mm，約較馬賽公寓單元戶型室內減少一米的凈寬，同時進深為馬賽公寓（含陽臺）的一半。在40英尺集裝箱與馬賽公寓的室內平面比較中我們可以發現，集裝箱平面正好可以容納入馬賽公寓居住單元單層平面的大部分功能（圖 4.6），包括不受干擾的就寢空間、洗漱空間、沐浴空間、一個兒童空間、其他附屬服務空間、以及一條窄窄的室內通道。馬賽公寓和集裝箱箱體均可通過端部采光。由于40英尺集裝箱與馬賽公寓單層凈高接近、進深更小，可以實現比馬賽公寓單元戶型室內更佳的采光品質。

勒·柯布西耶的理想城市是高容積率低密度，在大片綠地中建設摩天樓，而人們生活在摩天樓的“居住單元”中?？虏嘉饕O(shè)想通過“居住盒子單元”，使用框架式結構用“抽屜”的方式安插入不同的功能盒子。而集裝箱這種工業預制單元體可以配合這種結構形式，成為實現柯布西耶當初夢想的一個現實手段，也可以成為新陳代謝學派在當代的現實建造方式。

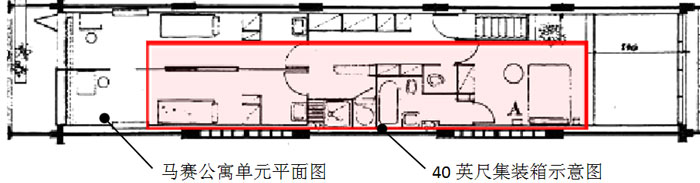

40英尺集裝箱和馬賽公寓平面比較

圖 4.6 40英尺集裝箱和馬賽公寓平面比較

4.2 室內功能模塊化布局

模塊化的定義可以歸納為，每個子系統均為獨立設計，同時通過這些子系統的相互配合來整體發揮作用，組合構成為更復雜系統的過程。在韋氏英文的詞典里，“模塊”一詞的第一條解釋是“家具或建筑物里的一個可重用的標準單元”。集裝箱室內功能模塊是為了實現建筑功能而必須安裝、分子系統進行設計、建造和安裝的家具及部品及其占據的空間。箱體內的模塊化布局方式通常是在長度方向上進行劃分，將集裝箱箱體分別確定為幾個不同的區段，而每個區段中確定并實現自身的功能訴求，通過工廠化的建造方式分別建造不同的功能模塊，最終通過不同的拼接組合方式實現不同業主的功能需求，最終實現在標準化前提下的個性定制設計。室內功能模塊化布局這種功能組織方式類似于“戶型菜單”的概念。業主根據個人愛好及需求，從所給菜單中選擇符合需要的功能模塊和組合方式，包括功能區段的組合方式、輔助設備設施、以及價格定位等。單元化的工業建造模式是模塊化設計思想的關鍵，在確定了業主需求之后，建設方通過位于工廠的流水線進行單元的標準化組裝，搭建符合業主需求的模塊化集裝箱建筑。通過模塊化的組合方式，消除了零散家具、部品的拼裝過程，大大簡化了結構提高了與箱體的整體性，為一體化成型的室內裝修方法提供了基礎，可以更大程度的減少使用空間的占用。

4.2.1 集裝箱內部空間模塊分析

改造后的集裝箱單元室內凈空間尺寸為：寬度約為2340mm，高度2380mm，長度5900mm或11900mm兩種可選擇，面積為13.81或27.85平方米。單從長度和寬度方面來看，是一個略微狹小而局促的空間，而其長度方向則遠遠大于一般室內單元空間。最大限度地利用集裝箱單元內長度方向的空間，充分發揮集裝箱單元室內長度優勢，分段模塊化布局，是提高室內空間使用品質的最佳方式。

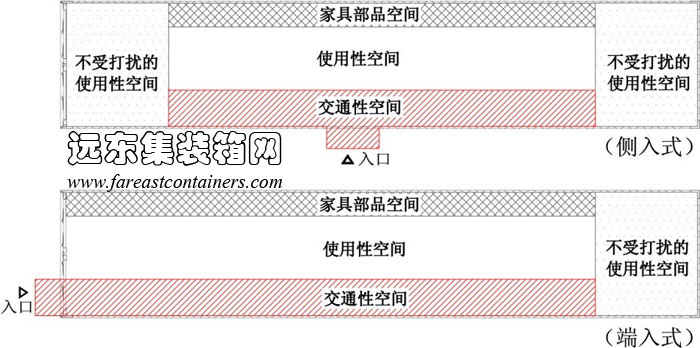

住宅室內的各個功能空間，是組成住宅室內空間的基礎。住宅空間按照不同的功能從屬關系分類，可以分為交通性空間、使用性空間、以及被占用的家具部品空間（圖 4.7）：
