集裝箱建筑適應性設計與建造研究(36)

2013年6月29日

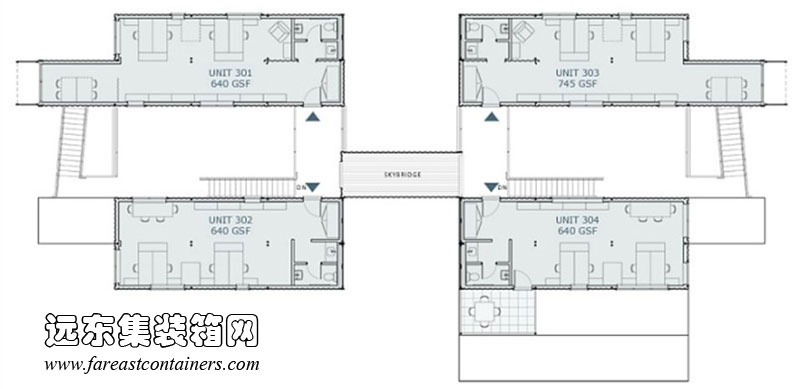

三層平面圖

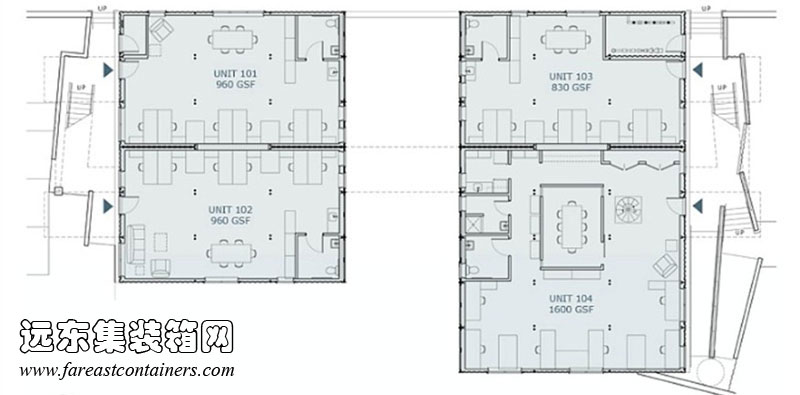

一層平面圖

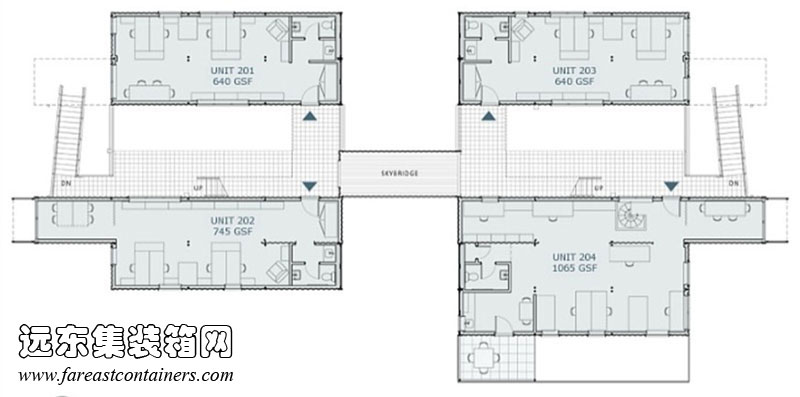

二層平面圖

圖 5.34 羅德島 box office 集裝箱辦公樓平面圖

5.1.3.3 圍合大型內部空間的組合設計

1. 箱體作為大跨結構

依據表 5.2 所示，40英尺標準集裝箱的跨度可以為7.3米至12米，可以滿足一般建筑到大跨度建筑的各種功能空間需求。

韓國首爾 platoon 多功能文化中心（圖 5.35）由 Graft 建筑事務所設計，建成于2009年。建筑由28個40英尺長的集裝箱經過切割、加固重新構成。在設計中集裝箱起主要結構作用，頂部由40尺集裝箱作為屋面結構，如表 5.2 中 E 欄所示，頂部箱體跨度約為11.8米。在箱體內部使用了切割后長20尺的集裝箱箱體懸挑布局，作為功能用房利用（圖 5.36-圖 5.37），另外還在室內增加了局部鋼結構的挑板作為交通走廊使用。在頂部集裝箱空隙處使用雙層玻璃作為采光天窗。

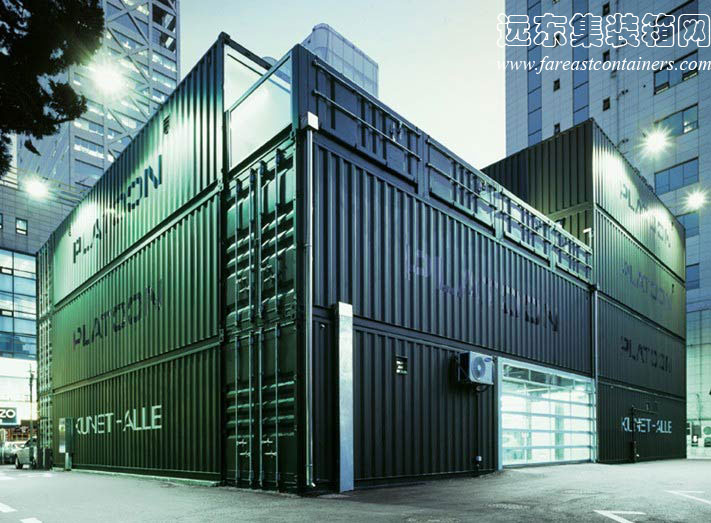

圖 5.35 韓國首爾 Platoon 多功能藝術中心

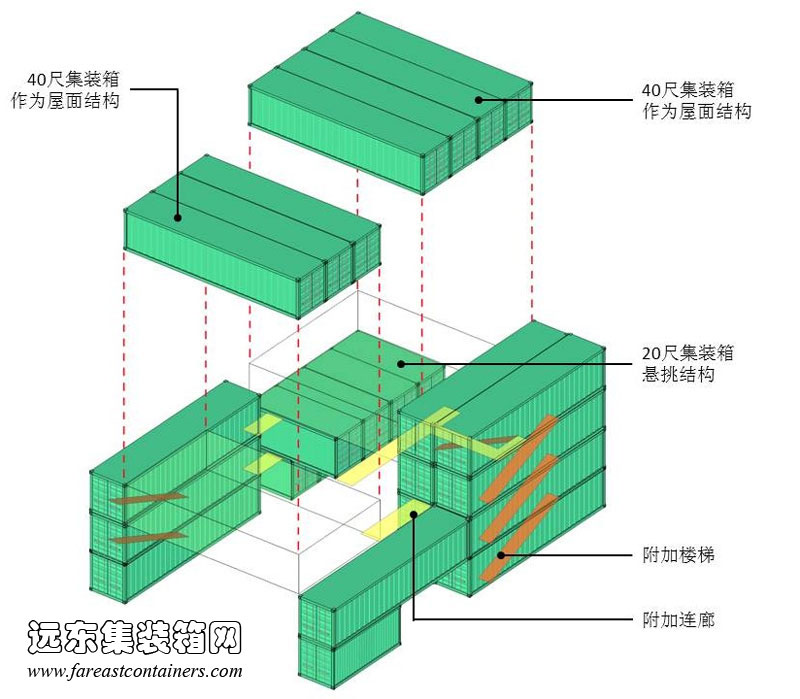

圖 5.36 韓國首爾 Platoon 多功能藝術中心箱體構成
