震后居住建筑恢復性重建設計研究(14)

2013年9月15日

3.3.2.4 防火性好

聚氨酯硬泡可以添加阻燃劑，添加阻燃劑后是一種難燃的裝飾材料，而且沒有XPS、EPS等材料遇火和高溫而產生的熔化現象，其防火性可以達到B2級。

3.3.2.5 抗裂性強

聚氨酯硬泡屬于柔韌性比較好的內裝飾材料，在外力作用下，不易產生變形，而且溫濕度變化也不易產生裂縫，能有效地保證保溫隔熱層的耐久性及穩定性。

3.3.2.6 施工方便

模壓注射聚氨酯硬泡可以進行機械化施工，而且施工方式簡單易用。也可以進行現場的噴涂及灌注(如圖 3.14)。

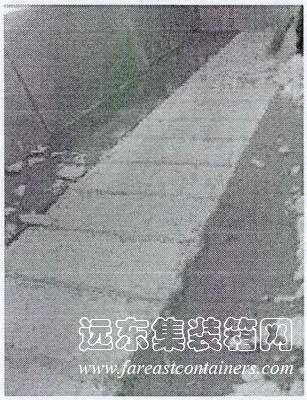

集裝箱住宅地面噴涂聚氨酯硬泡保溫隔熱體系

圖 3.14 集裝箱住宅地面噴涂聚氨酯硬泡保溫隔熱體系

聚氨酯硬泡除具備以上的特點外，而且材料本身是環保無毒的，施工及使用過程中不會產生甲醛等有毒氣體，在集裝箱住宅用作震后臨時建筑的情況下，災民可以立即入住，而不必有后顧之憂。

3.3.3 太陽能光伏板的應用

伴隨著石油、煤炭等傳統能源逐漸枯竭，人們也愈發重視對太陽能、風能等新型可再生能源的研發利用。現階段國內外專家學者加大了對太陽能和風能的研究，國家也對新能源等項目的研發使用大力扶持。太陽能建筑一體化是最近幾年國內建筑界喊的比較響亮的一個口號。建筑的節能是國家實施推廣節能減排戰略的重要領域，大力實施太陽能與建筑的一體化利用也是建設節約型社會的需要。太陽能和建筑相結合，不僅僅是形式上的組合，更重要的是可以實現優勢互補。太陽能與建筑相結合的形式很多，要因地制宜的促進其發展。

太陽能光伏建筑一體化是利用太陽能進行發電的一種新形式，主要通過建筑外維護結構的表面進行鋪設光伏陣列來產生電力，用光伏組件形成建筑物的某一組件，達到建筑技術與建筑美學的統一。其主要優點是不需要額外占用土地資源，光伏陣列可以代替部分常規建筑材料，節省建筑材料費用，發電就地利用，不需另外架設輸電線路，避免長距離輸配電造成的線路損耗等。光伏與建筑的結合方式有兩種：

3.3.3.1 建筑與光伏系統相結合

將生產好的模塊化光伏組件(平面板或曲面板)安裝在建筑的屋頂或墻面上，再與蓄電池、逆變器、控制器、負載等相關裝置組成光伏供電系統(如圖 3.15)?，F(xiàn)階段，建筑與光伏系統相結合是比較容易實現的一種光伏建筑一體化形式，在震后重建中，集裝箱住宅作為一種單元式的建筑形式，與光伏系統結合進行改裝是可以實現的，也是可以進行大規模推廣應用的一種形式。

同濟大學6個集裝箱拼裝成“陽光集裝箱房屋”

圖 3.15 同濟大學6個集裝箱拼裝成“陽光集裝箱房屋”

3.3.3.2 建筑與光伏器件相結合

建筑與光伏系統的另一種結合形式是將光伏組件和建筑材料集成使用，利用光伏組件替代建筑物的屋頂、墻面、窗戶以及遮陽裝置，可謂物盡其用，一舉兩得(如圖 3.16)。光伏組件用為建筑材料須符合建材的要求：防水防潮、保溫隔熱、堅固耐用、適當?shù)膹?qiáng)度及剛度等，若應用為窗戶、天窗等，還須既可發電又可采光。除此之外，還要考慮安全性能、美觀以及施工工藝的難度等因素。

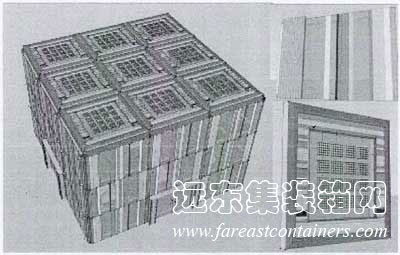

光伏器件與建筑材料集成化形成建筑單元組件

圖 3.16 光伏器件與建筑材料集成化形成建筑單元組件

在震后重建過程中，電力的恢復供應不是一朝一夕就能完成的。但是電已經成為人日常生活不可缺少的一個元素，而且震后搶險救災本身就需要大量的電力供應。在這種情況下，太陽能光伏板的應用就有很大的空間：首先，太陽能光伏板只要是在有日照的情況下就能產生電量，不需要其它的自然條件；其次太陽能光伏板可以模塊化生產，在震后重建中，生產出適當?shù)某叽?，與集裝箱住宅進行一體化的設計；再次，適當?shù)奶?yáng)能光伏板產生的電量可以供應相應的集裝箱住宅的日常使用，滿足災民的需求。

3.4 集裝箱住宅用在震后重建中的可行性

集裝箱住宅有可移動性好、低碳環保、安全性高、可再利用等特點，用作震后臨時過渡建筑有一定的適應性。但是像汶川地震這樣，災民眾多，集裝箱住宅是不是能大量生產，造價是不是合適？這也是一個問題。因此個人認為這批臨時住房的修建應具備以下兩點：一是盡量節省成本，因?yàn)榇舜闻R時建房的規模巨大，最好可進行重復利用，或直接使用現有材料進行改裝和搭建，避免出現使用之后大量廢棄材料需要回收處理進一步增加成本。二是能保證建造數量，面對大規模的震后重建項目，要能實現大量建造、快速建設以滿足災民的實際需求。

3.4.1 集裝箱住宅的造價

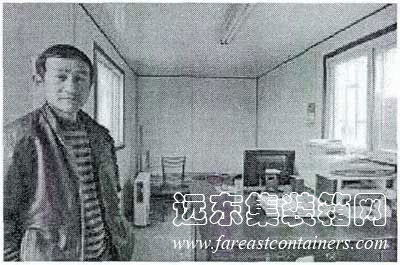

集裝箱住宅的造價問題，不同的住宅形式造價不同，但是集裝箱住宅在國內一直是用作低收入者的住宅來使用的。山東的《生活日?qǐng)?bào)》曾經報道過一篇文章《濟南也有集裝箱房屋，這個“蝸居”挺豪華》(如圖 3.17)，文中通過對施工工地的集裝箱住宅人員進行現場采訪，得知一個加裝了保溫層以及進行過內裝飾的集裝箱住宅，每平方米的造價在1000元人民幣左右。集裝箱住宅用為震后臨時過渡建筑，因?yàn)檎鸷髧?guó)家資金政策扶持和社會各界的慷慨援助，建設資金不是很嚴重的問題。和現階段廣泛應用的普通活動板房相比較，集裝箱住宅在造價問題上也是有優勢的，表面上看，普通板房造價是在300—500元/m2之間，而改裝后的集裝箱住宅達到1000元/m2，但普通板房和集裝箱住宅的居住舒適度有相當大的差距。普通板房雖然有可移動性、便于拆裝，但拆裝幾次之后，基本就沒法使用了，而集裝箱住宅因?yàn)槠洫?dú)特的結構形式和主體材料則可進行循環利用，壽命達到十年以上。等到使用壽命終結時，可以鋼材的形式進行回收處理。這是表面上的經濟造價，集裝箱住宅最大的特點還有生態性，因?yàn)槭菍?duì)廢舊物流集裝箱的改造利用，因此減少大量廢舊集裝箱回收煉鋼處理而產生的二次污染，降低了二氧化碳的排放，實現了低碳環保，生態利益才是現階段最該看重的。

濟南集裝箱活動房
