集裝箱模塊化組合房屋技術規程(26)

2013年8月14日

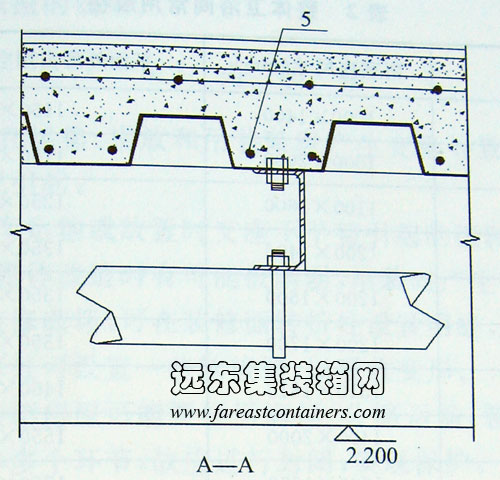

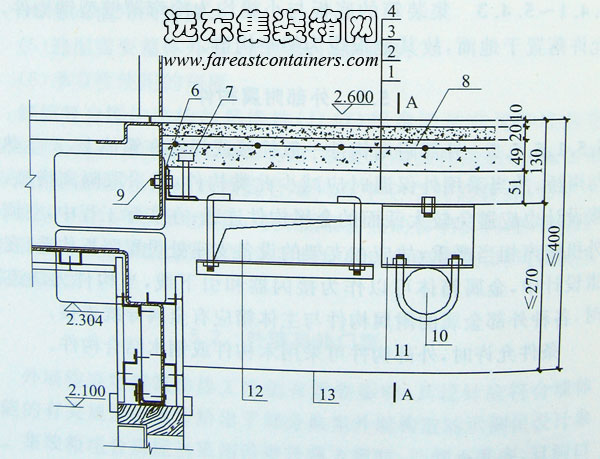

走廊樓板及管線空間設計示例,集裝箱組合房屋

圖 2 走廊樓板及管線空間設計示例

1-51×720×1.0鍍鋅樓承板；2-lOOmm厚C25混凝土（配筋）；3-20mm厚砂漿層；

4-樓面面層預留lOmm；5-樓板配筋；6-L75×5；7-M12@240栓釘；8-?6@150雙向；

9-M20@500；10-給水、熱水、消防管道；11-冷彎槽鋼；12-電氣線槽；13-吊頂自選

6.4 衛浴間

6.4.1 采用SMC樹脂為原料生產的整體衛浴間，具有防水可靠、組裝方便、強度高、重量輕、美觀大方等特點，特別適合集裝箱房屋使用，目前國內已經能夠批量生產供應，其中某些型號與集裝箱內部尺寸也可較好地匹配，表 2列出了整體衛浴間常用規格。使用時應注意下列幾項：

(l) 用于居住類建筑時，整體衛浴間應滿足現行行業標準《住宅整體衛浴間》JG/T 183的有關要求；

(2) 設計時應留有管線安裝和檢修空間；

(3) 衛浴間底盤梁宜與集裝箱底橫梁正交布置；

(4) 水、電、通風應按產品接口條件設計。

表 2 整體衛浴間常用規格

規格型號	浴室內尺寸	平面外形占用空間尺寸
1014型	1000×1400	1150×1550
1020型	1000×2000	1150×2150
1116型	1100×1600	1250×1750
1214型	1200×1400	1350×1550
1216型	1200×1600	1350×1750
1217型	1200×1700	1350×1850
1316型	1310×1610	1460×1760
1420型	1400×2000	1550×2150
1616型	1600×1600	1750×1750
1618型	1600×1800	1750×1950
1620(a)型	1600×2000	1750×2150
1620(b)型	1600×2000	1750×2150

6.5 管線空間

6.5.1 多層集裝箱組合房屋當在箱內設豎向管線，如在箱頂板、地板上開孔，不利于成品保護，安裝作業也較困難，故有條件時宜在箱外設置立管、管井。水平設備干管，常見有消防、空調、強電、弱電等，宜集中布置在交通空間，并緊湊地安排（圖2）。

6.5.2 集裝箱不同堆積方式所形成的空間，應加以合理利用；有時，為了取得管線空間，也可改變集裝箱疊置方式。

6.6 樓梯、電梯

6.6.1 集裝箱組合房屋的樓梯間，若采用箱式預制樓梯，因頂板開口，很難對裝修進行保護；以相鄰兩箱為支撐的構件式樓梯，無需鋼柱，較簡單、經濟。

6.6.3 電梯井最好采用獨立結構，減少與主體結構的剛性聯系，保證隔聲與隔振的效果。

6.7 內裝修

6.7.1 箱體在運輸、堆放和吊裝階段產生變形導致裝修破壞，一般由以下情況引起：

(1) 由汽車運輸或放置時支座不平整引起的扭轉；

(2) 由于箱體改造時有可能被削弱，吊裝時產生較大撓度。

為減少裝修破壞，可在裝修面轉折處設置明縫，此外較長的墻面和門窗框口處可設置一些軟接縫，以吸收變形。

預制集裝箱房屋可能要經歷海運、公路運輸、裝卸、開箱檢查和現場安裝等多個環節，故應進行封閉，實現保護。

7 建筑防火和防腐蝕

7.1 建筑防火

7.1.1 現行國家標準《建筑設計防火規范》GB 50016中將典型結構體系中的構件分為承重墻、柱、梁板等，并規定了不同建筑耐火等級建筑物構件的燃燒性能和耐火極限，但形成建筑結構的集裝箱組合是含梁、含柱的蒙皮結構，而且在組合中被疊置，顯然對全部鋼部件防火是不經濟、不必要的，因此在對集裝箱組合時各部構件的空間狀況和承載作用進行分解后，將靜力工況下保證結構承載力的主要部位分別定義為柱、梁、樓板，并與該規范中相關條文對應，給出表 7.1.1。

在工廠預制時，封閉在不燃材料保護層內的難燃燒型泡沫材料，其構件的燃燒性能與耐火極限的確定，可按現行國家標準《建筑設計防火規范》GB 50016中有關內容確定。

7.1.2 集裝箱在組合中，形成了一些特定空間，在火源方向上構件往往被相鄰的板件（以及其裝修）所阻隔，因此圖 7.1.2對拼箱后實際空間情況示例了一些保護方法。當一次保護能使構件達到規定的耐火極限時，沒有必要在構件本體上再保護；當一次保護不足時，應當對構件本體另行保護。

7.1.3 集裝箱底橫梁為密肋布置的次梁，其下方集裝箱頂板及頂棚裝修已經阻隔了下方火源，在樓板面層有一定厚度不燃材料保護的條件下，可以達到1h的耐火極限。

7.1.4 本條主要考慮室外的金屬蒙皮在火災條件下升溫相對緩慢，故作此規定。

7.1.5 在運輸過程中不會被觸及的構件部位可在工廠預噴（涂）防火涂料，但在現場堆箱時，其余部位已不具備防火涂料涂裝操作條件，故可用巖棉等半硬質材料在構件周?chē)舛?，形成完整的防火保護。

7.1.6 集裝箱房屋的外部構件形狀復雜，防火處理困難，考慮到這些構件為不燃材料且火災危險性較低，故作此項規定。

7.1.7 利用保留一定間距的相鄰兩箱側板，填塞巖棉板可組成防火墻，施工也很方便，這種做法可參見現行國家標準《防火卷簾》GB 14102。
