集裝箱模塊化組合房屋技術規程(8)

2013年8月10日

6.3.3 當集裝箱角件處的結構連接需在室內操作，或有管線連接操作要求時，樓（地）板應設置活動蓋板或局部留置現場完成。

6.3.4 吊頂構件宜采用輕質板材并利用箱頂板吊掛，其上方需檢修時，應設置檢修孔。

6.3.5 集裝箱組合房屋樓（地）面做法可按附錄D 表 D-1、D-2執行。

6.4 衛浴間

6.4.1 集裝箱組合房屋內小型衛生間宜采用整體衛浴間，其布置應符合下列要求：

① 整體衛浴宜優先采用側排水方案。當采用側排水方案時，應設置可安裝、檢修的管道空間；當整體衛浴采用下方排水方案時，下部箱頂板應開設檢修人孔。

② 整體衛浴采用無外窗方案時，應設置通風裝置；當采用有外窗方案時，宜設置通風裝置。

6.4.2 非整體的衛浴間應設置地面防水層，并宜采用柔性防水層，有淋浴的衛浴間地面防水層應上延至墻面1.8mm高處。連續焊接的金屬板地面、墻面可作為防水層使用。

6.5 管線空間

6.5.1 多層集裝箱組合房屋的豎向和水平設備干管，宜設在箱外的室內空間或外廊處（寒冷和嚴寒地區水暖干管除外），避免或減少干管連續穿箱，豎向干管宜設管井或設置在適宜位置，布置方法可按圖 6.5.1采用。

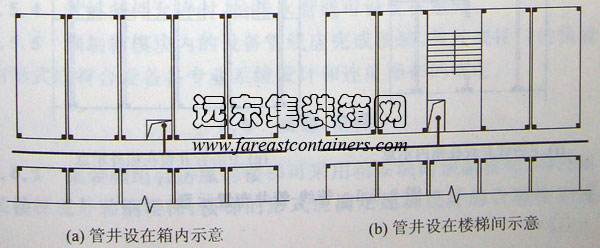

管井設在箱內和樓梯間示意,集裝箱組合房屋

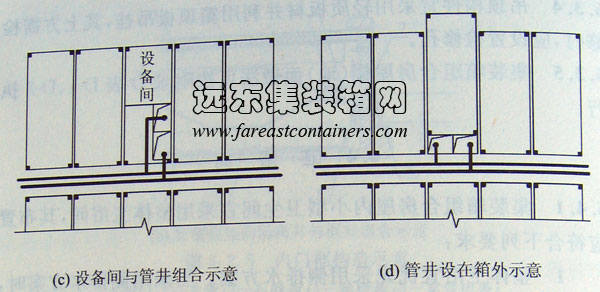

設備間與管井組合示意,管井設在箱外示意,集裝箱組合房屋

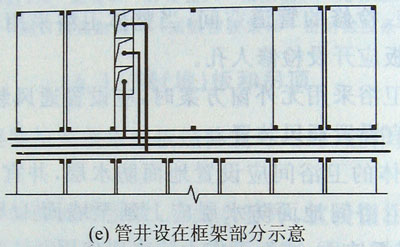

管井設在框架部分示意,集裝箱組合房屋

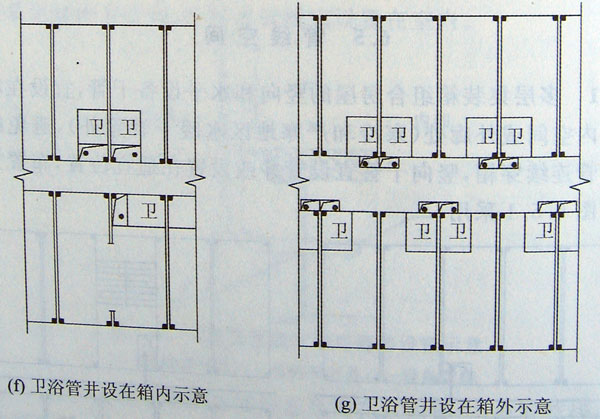

衛浴管井設在箱內和箱外示意,集裝箱組合房屋

圖 6.5.1 管線-管井布置示意

6.5.2 集裝箱組合房屋采用豎向箱間隔離墊件加高或設有屋頂夾層時，水平設備管線可設置在夾層內（圖 6.5.2），其凈空應滿足安裝和檢修操作的要求。

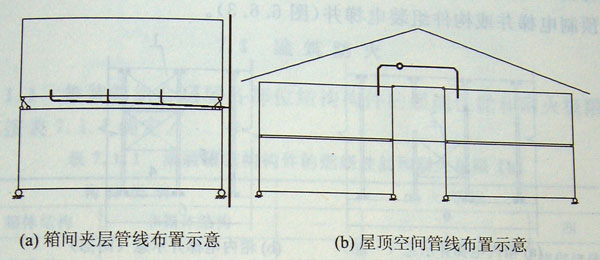

箱間夾層和屋頂空間管線布置示意,集裝箱組合房屋

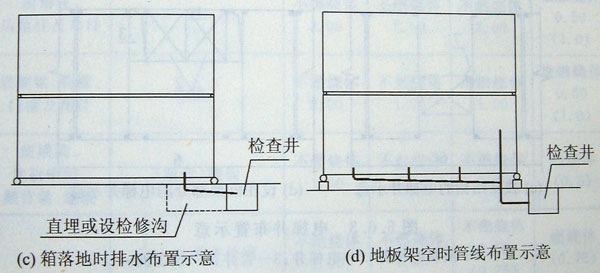

箱落地時排水布置示意,地板架空時管線布置示意,集裝箱組合房屋

圖 6.5.2 水平管線設置示意

6.5.3 當設備管線外徑不大于llOmm時，經結構專業確定位置，可在集裝箱底盤梁腹板處開孔穿過，必要時采取補強措施。

6.5.4 氣候條件允許時，給排水管線可設置在室外。

6.5.5 預制箱模塊內的設備管線應完成預裝，與外線接口的位置與形式應符合設備各專業系統設計和連接操作的規定。

6.6 樓梯、電梯

6.6.1 集裝箱組合房屋的樓梯可采用箱模塊內預制樓梯、構件組裝樓梯或外裝鋼樓梯，樓梯的形式應滿足建筑設計的合理和現行國家標準《民用建筑設計通則》GB 50352的有關規定。
