集裝箱模塊化組合房屋技術規程(21)

2013年8月12日

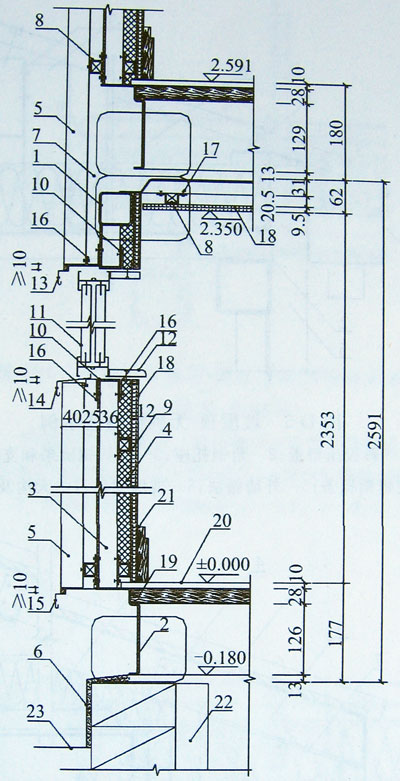

圖 D-4 外空氣夾層-內隔熱外墻示例

l-頂側梁；2-底側梁；3一箱側板；4-隔熱材料；5-彩涂壓型鋼板；6-抹灰；

7-可通風的空氣層；8-鋼龍骨和調平墊塊；9-龍骨和調平墊塊；10-洞口加強角鋼；11-窗（門）；

12-窗臺板；13-窗（門）上泛水；14-窗（門）下泛水；15-泛水；16-鍍鋅鋼龍骨；17-抽芯鉚釘；

18-石膏板；19-原裝木板；20-鋪裝地板；21-踢腳；22-鋼筋混凝土獨立基礎或條形基礎；23-散水

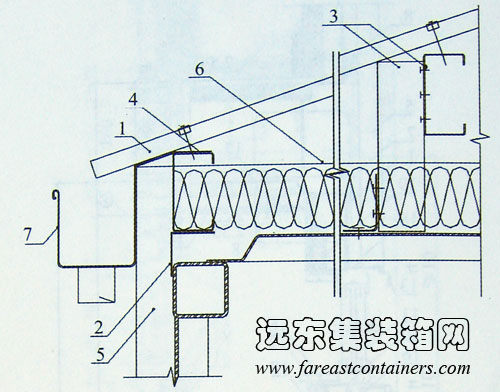

圖 D-5 坡屋頂-無挑檐構造示例

l-彩涂壓型板；2-角鋼托座；3-鍍鋅鋼檁條和支托；4-鍍鋅鋼檁條；5-外墻做法；6-玻璃棉氈；7-天溝及落水管

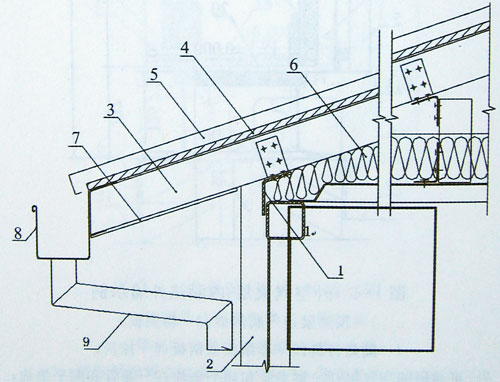

圖 D-6 坡屋頂-有挑檐構造示例

1-玻璃棉氈；2-檐底板；3-鍍鋅鋼骨檁條和支柱；4-望板；

5-瓦屋面和防水層自選；6-異形角鋼；7-外墻做法；8-天溝；9-落水管

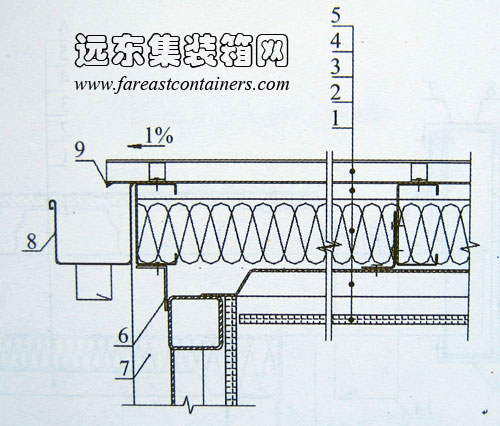

圖 D-7 金屬板平屋頂-排水向箱側構造示例

（適用小進深，整幅板）

1-輕鋼龍骨石膏板；2-箱頂板；3-鋁箔玻璃棉氈；4-空氣層、鍍鋅鋼檁條；

5-直立縫（咬口）或高波彩涂屋面板（整板）；6-角鋼托座；7-外墻做法；8-天溝；9-滴水

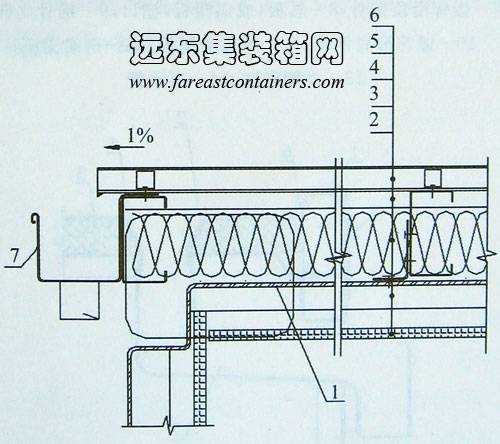

圖 D-8 金屬板平屋頂-排水向箱端構造示例

1-前楣；2-輕鋼龍骨石膏板；3-箱頂板；4-鋁箔玻璃棉氈；

5-空氣層、鍍鋅鋼檁條；6-直立縫（咬口）或高波彩涂屋面板（整板）；7-天溝
