5 外圍護結構構造

5.1 一般規定

5.1.1 集裝箱組合房屋的圍護結構應與所在地區的氣候條件相適應，并通過采取下列技術措施，滿足室內基本的熱環境要求和國家現行節能設計標準規定的要求：

① 嚴寒地區、寒冷地區應滿足冬季保溫的要求，部分寒冷地區需兼顧夏季防熱時，圍護結構宜設計為外保溫（隔熱）構造；

② 夏熱冬冷地區應滿足夏季防熱的要求，適當兼顧冬季保溫，圍護結構宜設計為外隔熱（保溫）或外部隔熱、內保溫構造；

③ 夏熱冬暖地區應充分滿足夏季防熱的要求，其北區可適當兼顧冬季保溫，圍護結構宜設計外部遮陽；

④ 溫和地區A區應考慮冬季保溫，A、B區可不考慮夏季防熱；

⑤ 有保溫要求的地區，圍護結構各部分應滿足本類別建筑節能設計標準所規定的傳熱系數限值要求。采暖地區的圍護結構有金屬件連通或設計有外伸金屬構件時，應進行露點驗算，不滿足時應采取措施；

⑥ 有防熱要求的地區，當采用輕質圍護結構，D值不滿足要求時，應采取遮陽、通風空氣間層、反射構造等綜合措施；

⑦ 某些建筑類型，當采用箱體結構外露的建筑方案時，可設計為內保溫（隔熱），所用集裝箱的外表面應完好無損，涂裝完整。

5.1.2 當集裝箱組合房屋以箱模塊預制、現場組裝時，應滿足下列構造要求：

① 圍護構造不得妨礙箱結構的運輸、吊裝與安裝，并應滿足運輸、開箱檢查（出口項目）、堆放和吊裝各階段對變形、防水、防損和安全防護的要求；

② 圍護單元的接縫構造應使圍護功能具有連續性；

③ 預制箱模塊因開口不能滿足吊裝、運輸和堆碼要求時，應設有臨時性或永久性的加固措施；

④ 對因拼裝需要，在預制時已外裝連接板件、水電管線和接口器件的箱模塊，應有相應保護措施；

⑤ 集裝箱原有的通氣孔在運輸階段應予以保留。

5.1.3 集裝箱組合房屋圍護結構中宜采用輕質、高效、預制裝配的保溫、隔熱材料，形成的構造應滿足本規程表 7.1.1中相應的建筑物耐火等級對構件耐火極限的要求。常用保溫、隔熱材料的熱工與燃燒特性可按附錄D確定。

5.1.4 當以箱壁板為外墻表面時，內部連接應采用焊接、栓釘焊接和粘接等緊固件不穿透箱壁的做法。

5.1.5 當采用集裝箱與底層框架或者局部框架的組合房屋時，非箱部分外圍護的構造與功能要求應與箱體圍護結構相協調，并滿足現行國家有關標準的要求。

5.2 外墻與外門窗

5.2.1 采暖地區的集裝箱組合房屋宜采用外保溫做法，構造中宜選用輕質保溫材料，具體做法可按表 D-1、表 D-2采用。

5.2.2 以隔熱為主的集裝箱組合房屋，可采用帶有可流動空氣層的幕墻做法（圖 D-4）。

5.2.3 集裝箱箱體壁板宜作為墻體材料的支撐體，且可作為隔汽層使用，壁板內側空腔宜設透氣口。

5.2.4 既有集裝箱組合房屋外側壁板，當其平面變形不大于15mm時，宜利用龍骨找平；大于15mm時應修理整平。

5.2.5 集裝箱上預裝的外門窗與箱體洞口構件間宜設變形縫，其變形量應滿足運輸、吊裝的要求，對門窗玻璃應采取保護措施。

5．2.6 門窗框口宜選用帶有外泛水和滴水構造的框料，框料厚度宜與墻厚相匹配。

5.2.7 外門應設置減振構造（圖 5.2.7），外門的保溫、隔熱、防盜、防腐等功能應依據使用條件選用，并符合國家現行有關標準的規定。

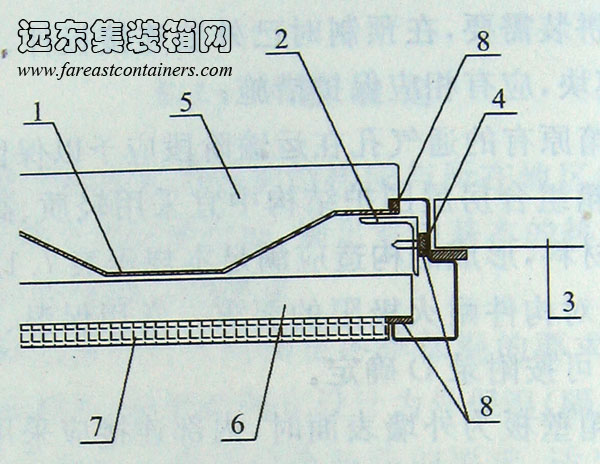

外門框口做法示意,集裝箱組合房屋

圖 5.2.7 外門框口做法示意

1-石膏板；2-龍骨；3-箱壁板；4-外部做法；5-洞口加強角鋼；6-門扇；7-外門框口；8-橡膠條

5.2.8 采用箱壁外露方案時，門窗兩側被切割壁板宜對稱位置（圖 5.2.8）。

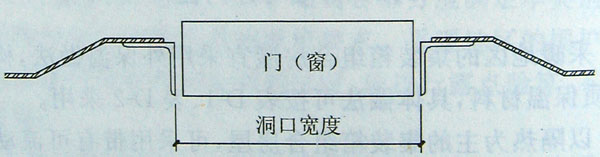

箱壁開洞示意,集裝箱組合房屋

圖 5.2.8 箱壁開洞示意

5.3 屋頂

5.3.1 集裝箱頂板不應直接作為承重屋面使用，其上宜采用有檁屋面壓型鋼板的輕型屋面構造，其防水、隔聲、抗風等要求應符合國家現行有關標準的規定和下列要求：

① 壓型鋼板宜選用咬邊型彩涂壓型鋼板，其性能和材質應符合現行國家標準《建筑用壓型鋼板》GB/T 12755的規定；

② 壓型鋼板的連接宜采用隱藏式連接，在屋面負風壓較大部位，其連接應采取加強措施；

③ 坡屋面坡度應大于5%；

④ 溢水天溝采用彩涂鋼板制作時，應牢固連接，其厚度不應小于0.8mm；非溢水天溝宜采用鋼板制作，其截面應按泄水容量和承重條件計算決定，表面的除銹涂裝應按室外條件加強防護；

⑤ 檁條（或椽條）宜采用鍍鋅冷彎型鋼，并牢固地固定在箱體上。

5.3.2 當采用瓦坡屋頂時，可按附錄D采用下列分層構造：

① 型瓦，符合防水、防雷、檢修要求；

② 檁條或椽條加望板；

③ 梁或支架，防雷引下連接要求，采暖地區其下部連接構造應采用斷橋方法；

④ 中空層；

⑤ 保溫（隔熱）層，設有鋁箔時鋁箔表面向上；

⑥ 保溫（隔熱）層宜采用玻璃絲棉或巖棉等不燃材料，設有鋁箔時鋁箔表面向上；

⑦ 連接構造應防止熱橋和電化學腐蝕的發生。
