10 結構節點設計

10.1 一般規定

10.1.1 集裝箱組合房屋結構的連接節點應合理構造，傳力可靠并方便施工；節點與連接的計算和構造應符合現行國家標準《鋼結構設計規范》GB 50017及《建筑抗震設計規范》GB 50011的規定。

10.1.2 箱體之間的連接宜采用角件相互連接的構造，其節點連接應保證有可靠的抗剪、抗壓與抗拔承載力；框架與箱體間的水平連接宜用連接件與箱體角件連接的構造，其節點連接應為僅考慮水平力傳遞的構造。

10.1.3 重要構件或節點連接的熔透焊縫不應低于二級質量等級要求；角焊縫質量應符合外觀檢查二級焊縫的要求。

10.1.4 箱體的現場連接構造應有施擰施焊的作業空間與便于調整的安裝定位措施。

10.2 節點構造

10.2.1 箱體角件間的連接應保證角件對齊并與連接件間緊密接觸。其節點可采用角件連接構造（圖 10.2.1-1）或墊件連接構造（圖 10.2.1-2）。

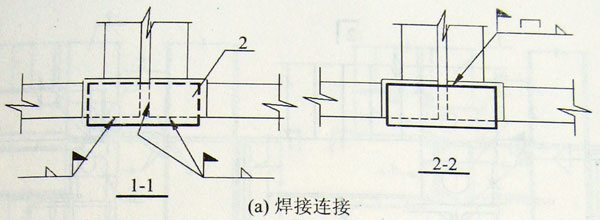

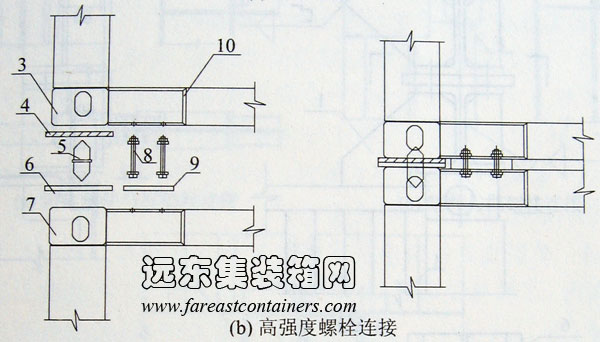

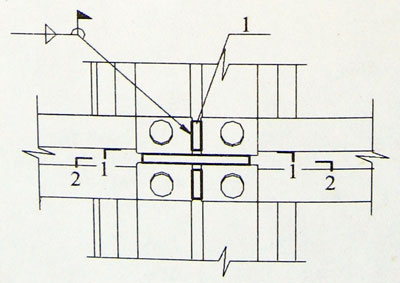

圖 10.2.1-1 角件連接節點

l-豎墊板突出角件lOmm；2-連接墊板；3-上箱底角件；4-隔音膠墊；5-雙頭錐；

6-連接鋼板；7-下箱頂角件；8-高強度螺栓；9-現場調整墊板；10-連接盒

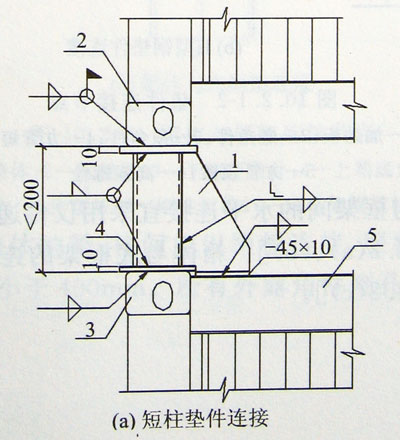

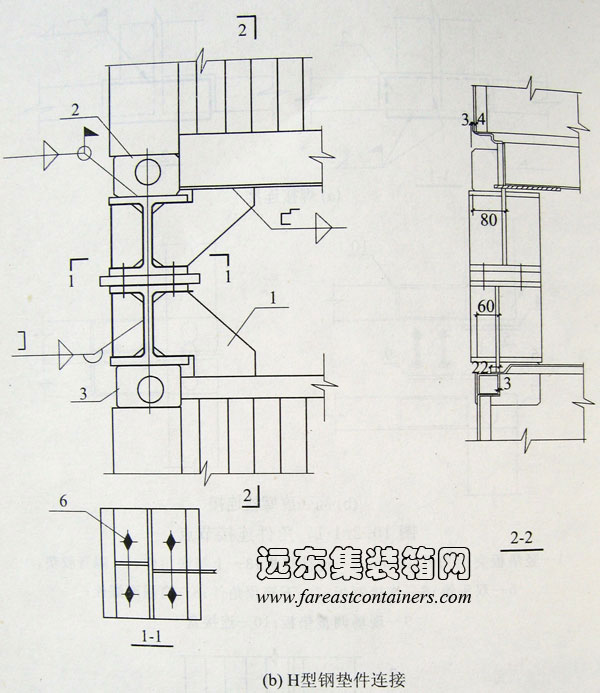

圖 10.2.1-2 墊件連接節點

l-加勁板；2-底角件；3-頂角件；4-方管短柱；5-方管頂梁；6-高強螺栓
