集裝箱模塊化組合房屋技術規程(20)
2013年8月12日
表 D-2 樓（地）板面層參考做法
| 名稱 | 適用基層 | 技術措施 | |
| 鋪地毯 | ①~⑦ | - | |
| 鋪實木地板或者復合木地板 | ①~⑦ | - | |
| 粘鋪石塑或者PVC地板 | ①~⑦ | 平整度2mm | |
| PVC防水地板 | ①~⑦ | 整幅鋪裝四周卷起 | |
| 地磚地面 | 膠粘 | ⑥、⑦ | 地磚專用膠 |
| 漿粘 | ⑥~⑨ | 20mm厚1:3干硬性砂漿粘結層，素水泥漿 | |
| OSB板地面 | - | 板面刷地板清漆 | |
| 鋼板防水地面（無基層） | - | 3mm花紋鋼板拼焊并卷起，與底梁點焊 | |
| 鋼板防水地面（有基層） | ①~⑦ | 1.0mm~1.5mm鋼板或不銹鋼板拼焊，并卷起 | |

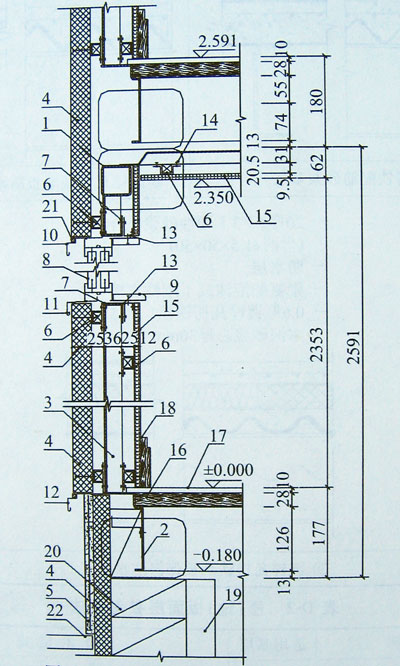

圖 D-1 復合板外保溫（隔熱）外墻示例
l-頂側梁；2-底側梁；3-箱側板；4-帶有耐候飾面的保溫裝飾板（厚度按熱工計算）；
5-掛網抹灰層；6-龍骨和調平墊塊；7-洞口加強角鋼；8-窗（門）；9-窗臺板；10-窗（門）上泛水；
11-窗（門）下泛水；12-泛水；13-鍍鋅鋼龍骨；14-抽芯鉚釘；15-石膏板；16-原裝木板；17-鋪裝地板；
18-踢腳；19-鋼筋混凝土獨立基礎或條形基礎；20-砌塊勒腳；21-密封材料；22-散水

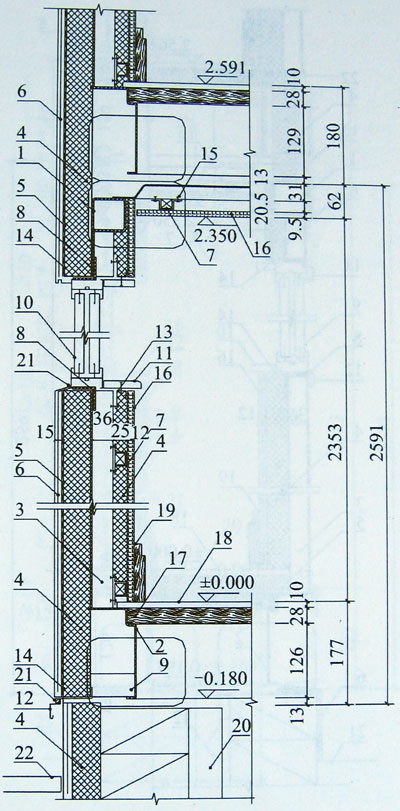

圖 D-2 外保溫（隔熱）+內保溫外墻示例
l-頂側梁；2-底側梁；3-箱側板；4-龍骨及保溫材料；5-防水透氣膜；
6-裝飾面板或鍍鋅鋼絲網抗裂砂漿；7-龍骨和調平墊塊；8-洞口加強角鋼；9-聯系角鋼；
10-窗（門）；11-窗臺板；12-泛水；13-鍍鋅鋼龍骨；14-沿底龍骨；15-抽芯鉚釘；16-石膏板；
17-原裝木板；18-鋪裝地板；19-踢腳；20-鋼筋混凝土獨立基礎或條形基礎；21-密封材料；22-散水
圖 D-3 內保溫（隔熱）外墻示例
l-頂側梁；2-底側梁；3-箱側板；4-帶有防水表面的保溫（隔熱）材料；
5-剛性保溫隔熱材料；6-抹灰；7-龍骨和調平墊塊；8-洞口加強角鋼；9-窗（門）；10-窗臺板；
11-窗（門）上泛水；12-窗（門）下泛水；13-泛水；14-鍍鋅鋼龍骨；15-抽芯鉚釘；16-石膏板；
17-原裝或替換的木板；18-鋪裝地板；19-踢腳；20-鋼筋混凝土獨立基礎或條形基礎；21-散水；22-密封材料
