集裝箱模塊化組合房屋技術規程(9)

2013年8月11日

6.6.2 樓梯構件宜利用箱體結構承載，減少豎向附加支承構件。

6.6.3 集裝箱組合房屋的電梯可采用箱單元內預制電梯井、獨立預制電梯井或構件組裝電梯井（圖 6.6.3）。

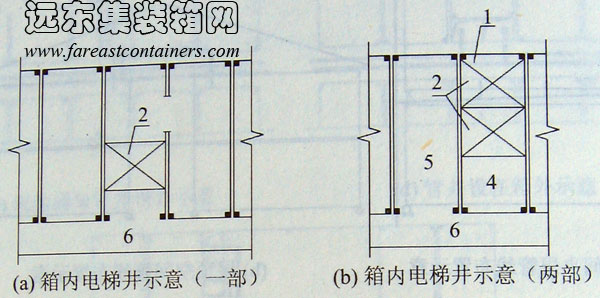

箱內電梯井示意,集裝箱組合房屋

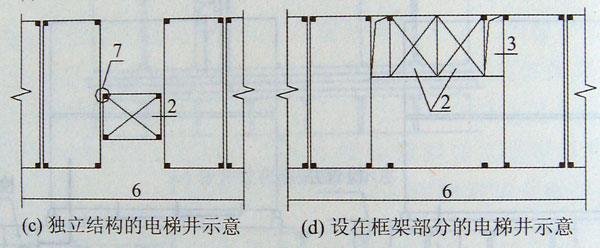

獨立結構和設在框架部分的電梯井示意,集裝箱組合房屋

圖 6.6.3 電梯井布置示意

1-預制電梯井；2一電梯井；3-管井；4-設備間；5-前室；6-走廊；7-彈性連接

6.6.4 電梯井道和機房應采用隔振、隔聲措施。

6.7 內裝修

6.7.1 預制的集裝箱模塊宜在工廠完成內裝修，在對裝修成品有保護的條件下，可充分利用箱內空余容積，裝運室內物品和現場使用的材料，提高運輸效率。

6.7.2 內裝修工程應滿足本規程第6.1節～第6.6節的有關要求，并滿足現行國家標準《建筑內部裝修設計防火規范》GB 50222的要求。

7 建筑防火和防腐蝕

7.1 建筑防火

7.1.1 集裝箱組合房屋各部位結構構件的燃燒性能和耐火極限應按表 7.1.1確定。

表 7.1.1 集裝箱結構構件的燃燒性能和耐火極限

構件類別			耐火等級
箱體結構	非箱體結構		一	二	三	四
前角柱、后角柱及角件	柱		不燃燒體3.00	不燃燒體2.50	不燃燒體2.00	難燃燒體0.50(1.0)
底側梁、前檻、門檻及角件	梁		不燃燒體2.00	不燃燒體1.50	不燃燒體1.00	難燃燒體0.50(1.0)
底橫梁、地板中梁、鵝背梁、地板	(組合)樓板		不燃燒體1.50	不燃燒體1.00	不燃燒體0.50	燃燒體(0.50)
側板、前墻板、門	墻	非承重外墻	不燃燒體1.00	不燃燒體1.00	不燃燒體0.50(0.75)	燃燒體(0.75)
		樓梯間墻、電梯井墻、住宅單元間墻、住宅分戶墻	不燃燒體2.00	不燃燒體2.00	不燃燒體1.50	難燃燒體0.50(1.0)
		疏散走道兩側隔墻	不燃燒體1.00	不燃燒體1.00	不燃燒體0.50	難燃燒體0.25
		房間隔墻	不燃燒體0.75	不燃燒體0.50	難燃燒體0.50	難燃燒體0.25
兩箱側板中間防火填充	防火墻		不燃燒體3.00	不燃燒體3.00	不燃燒體3.00	不燃燒體3.00
