集裝箱建筑設計指南及30個案例研究(25)

2013年10月13日

Sullivan 縣集裝箱住宅項目很好地詮釋了集裝箱結構對嚴苛地形條件的適應性。由 Bigprototype (John Nafziger & Sarah Strauss)和 Tim Steele Design 設計。

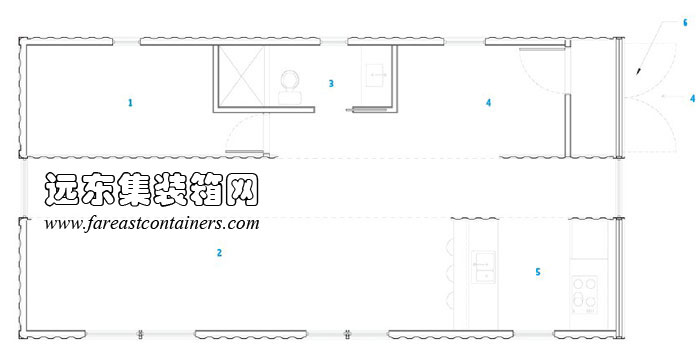

集裝箱住宅樓層平面圖

Sullivan 縣集裝箱住宅樓層平面圖：1.臥室；2.起居室；3.浴室；4.入口；5.廚房；6.現有的集裝箱大門

堅固耐用

海運集裝箱在很多方面都是建筑的理想選擇。它們被用于搬運重物并被大量堆積，結構框架非常堅固。它們可以在遠洋船只或鹽漬道路上抵御強風和海浪，具有很好的耐候性。它們幾乎是牢不可破的，具有很長的使用壽命。

模塊化

所有的海運集裝箱都是標準尺寸的，因此，它們的模塊化的特征可以很容易地使其組裝成更大的結構，從而簡化了設計、規劃和運輸過程。

便于運輸

集裝箱為多式聯運，這意味著它們須遵守嚴格的 ISO 相關標準尺寸、重量和體積的規定。這使得它們能夠完全適應各種交通工具，如船舶、卡車或鐵路，可以在運輸鏈的各個環節輕松高效地裝載和卸載。

輕質

由于集裝箱建筑的重量不及石頭或混凝土結構，因此它們在地震帶更安全，并且對基礎的要求更低。

可利用性

二手海運集裝箱大量供應并可被運輸?shù)绞澜绺鞯亍?/p>

造價

二手集裝箱成本相對較低，尤其是相對于采用勞動密集型方式建造的建筑。此外對基礎的較低要求也驅動了成本的下降。二手海運集裝箱，經簡單改造就可轉變?yōu)榧b箱住宅/辦公單元，可以以每個1200美元的低價從大型運輸公司購入。購買全新的開銷也很少超過6000美元。

可持續性

集裝箱是可回收和重復使用的。此外，如果建筑物結構采用集裝箱，其他建筑材料的使用量也可顯著降低。這一切都使得集裝箱建筑符合3R設計理念：重復利用、可回收、減少原料。

時尚感

使用二手集裝箱建造的集裝箱建筑，作為一種時髦的傳統建筑的綠色替代品，已經得到了許多來自設計界和媒體的令人鼓舞的關注。

溫度

鋼組合結構容易過熱；集裝箱建筑通常比一般的磚、混凝土或木質結構需要更好的隔熱效果。集裝箱上未經處理的金屬條吸收熱量，但用適當?shù)臒o毒陶瓷包裹或設置一個通風良好的雙層屋頂都可以防止過熱問題的發生。

廢棄物

將海運集裝箱改造成集裝箱住宅/辦公單元的過程會導致廢棄物的產生。

空間局限

單個集裝箱創造了一個非常尷尬的生活/工作空間，特別是經過額外的絕緣處理之后：這是一個高度小于2.4米(8英尺)的狹長盒子。要?jiǎng)?chuàng)建適宜生活和工作的空間，需要幾個集裝箱協同工作。由于它們僅用于頂部簡單的疊加，這會限制建筑的表達。

可操作性

相較于傳統的結構材料，如磚、混凝土砌塊和木材，集裝箱由于過大的體積和重量難以手工操作。因此施工現場需要吊車和叉車作業。

建筑許可

工業建筑中應用普遍的結構鋼材并沒有廣泛應用于住宅建筑。對于某些沒有見過此類申請的州市地區，獲得建筑許可會很麻煩。

經過殺蟲劑處理的地板

一些海運集裝箱安裝了殺蟲劑處理過的地板(砷、鉻、銅)，這些會危害人類的健康。這種地板需要在居住之前進行更換。

貨物溢漏

集裝箱在其工作壽命期間可以搬運各種各樣的貨物。內表面的溢漏或污染必須清洗干凈才可以用于人類居住。理想情況下，所有的內部表面應被打磨至金屬完全裸露，然后重新噴涂無毒油漆。

偏見

人們往往還是認為集裝箱建筑只適合工人、第三世界和無家可歸者居住，并不認可它們在建筑領域的附加價值。

三、案例研究

Du Chemin Brochu 木屋

設計：Pierre Morency 建筑事務所

地點：加拿大魁北克省 Beaulac-Garthby

用途：單一家庭住宅

竣工時間：2006年

集裝箱數量：3

在距離加拿大 Chaudi è re-Appalaches 區艾爾默湖僅一箭之隔的地方，建筑師 Pierre Morency 為自家建造了第二座房子。通過保護這片地方所有的樹木和使用環保的建筑材料來表達他對這片美麗的自然環境的敬意。這座房子的主體是三個漆成黑色的可循環利用的集裝箱，內部覆蓋著再生木材。建筑師全家都參與到這座房子的設計中，尤其認真考慮了孩子們的愿望。其中一個兒子想要一艘宇宙飛船，另一兒子則想要一座樹屋。孩子的愿望最終實現了。頂部的黑色集裝箱漂浮在房屋地基之上，就像在太空里一樣，即成為宇宙飛船。整棟房子包裹著木制鑲板，架空的一層樓板懸停在樹梢之間，即成為樹屋。

木屋圍護結構分三層，最外層是木制鑲板，底下是黑色可循環利用的鋼制集裝箱，室內又覆蓋一層木板。集裝箱坐落于混凝土基礎之上，該混凝土基礎斜插進地面，支撐著客用套房和服務間。房子的一層平面由兩個分開的集裝箱構成，中間由一個木制空間連接，容納了廚房、餐廳和起居室空間。二層是第三個集裝箱，它盤旋于一側，由三個柱子支撐著。主臥位于從集裝箱伸出來的一個木制盒子里，從這可以看到壯麗的湖景。集裝箱短邊全部為玻璃并設有很多窗戶，因此房間可以獲得充足的日照，使整個家庭有一種與周圍自然環境共生的強烈感受。

集裝箱和木材的有機組合使這座傾斜的小木屋像介于宇宙飛船和樹屋之間的某樣?xùn)|西——這正是建筑師的孩子們所希望的。
