模塊化建筑空間設計的發展研究(9)

2013年7月13日

2.1.2 巨型積木狀建筑-日本東京中銀艙體樓

圖片上的建筑是位于日本東京銀座地區的,由日本著名建筑大師黑川紀章(Kisho Kurokawa,1934-2007)于1972年設計的東京中銀艙體樓。這座現代主義風格的巨型積木狀建筑,像由很多方形的集裝箱壘起來的,具有強烈的視覺沖擊,在注重外表特征的同時,也注重功能性的體現。它本身是一座規模不大的房子,基地面積只有400平方米多一點,總建筑面積也只有3000平方米多一些(圖3-6)。這個看上去像是科學家的分子結構模型的東西,實際上是東京銀座區一家為工人夜班后過夜的便宜小旅館。

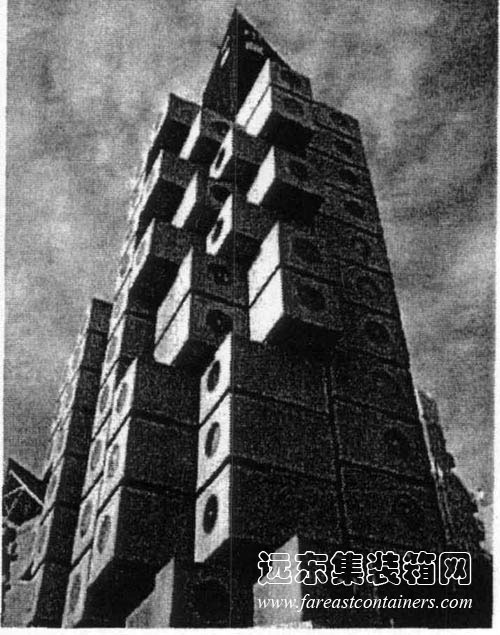

中銀艙體樓外觀,模塊化建筑

圖3-6 中銀艙體樓外觀

中銀艙體樓是黑川紀章在新陳代謝時期的代表作。他曾在莫斯科舉辦的世界建筑學生聯合會上當選為會長,所以受到當時蘇聯工業化建筑形態的影響。中銀艙體樓的設計靈感來自他在前蘇聯看到的宇宙飛船,艙體單元構成上的穿插組合,并且他認為在價值觀劇烈變化的現代,建筑形態將呈現單元化。

這座建筑顛覆了以往的建筑語言規范,也完全打破了傳統的建筑語法。以一種間斷的、組合式的重復完成了新建筑形式的再造。黑川紀章與運輸集裝箱生產廠家合作,采用在工廠預制建筑部件并在現場組建的方法。所有的家具和設備都單元化。

該建筑的突出形象在于它極其靈活地附著在中心兩個突出的核心筒之上的140個正六面體的艙體,分十層至十二層分別懸掛在內設電梯和管道的鋼筋混凝土井筒上,組成不對稱的、中分式樓。這兩個鋼筋混凝土的核心筒為灰色,包含樓梯間、電梯間、以及各種設備管道。每個艙體用四個高強螺栓固定在混凝土的核心筒上。中銀艙體樓是由一種標準模數化的居住單元組成,每一個單元就是一個基本滿足日常生活的獨立居住空間,而整個大樓就是由若干個這種居住單元組成的,這個建筑的中央是一個設有電梯和豎向管井的鋼筋混凝土塔樓,它既是整個建筑的交通樞紐,又是整個建筑的承重結構(圖3-7)。

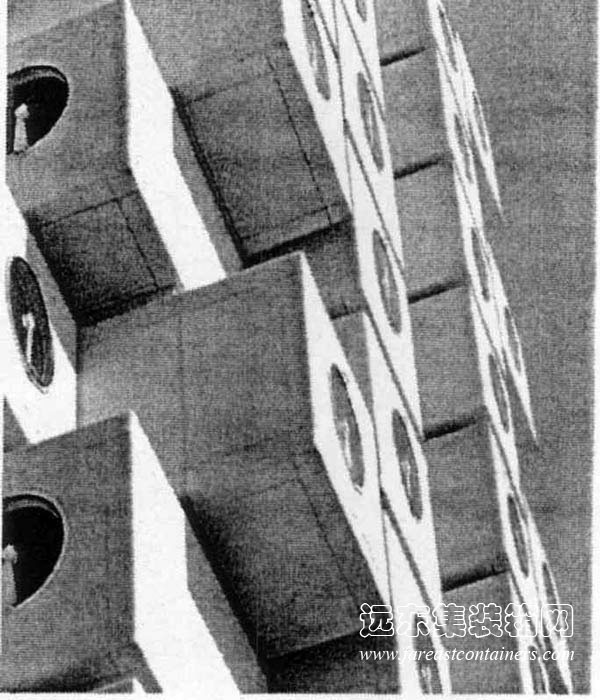

中銀艙體樓局部,模塊化建筑

圖3-7 中銀艙體樓局部

所有的艙體都是一樣的結構,其形狀和大小對一個最小的獨立居住單元來說是最低限度的要求,它的衛生和舒適靠電子設備來保證。艙體統一在集裝箱工廠預制,表面為防風雨涂飾,盒子構件的平面凈尺寸為2.7mx4m,內有一個日本式的衛生間和具有供熱、通風、空調設備的居住間。里面配有家具、電視機、電腦、音響設備等,沒有一寸多余的空間。內部設計緊湊、精巧,空間雖小,卻為居住者提供了一個設備完美、經濟、靈活的居住環境(圖3-8、3-9)。

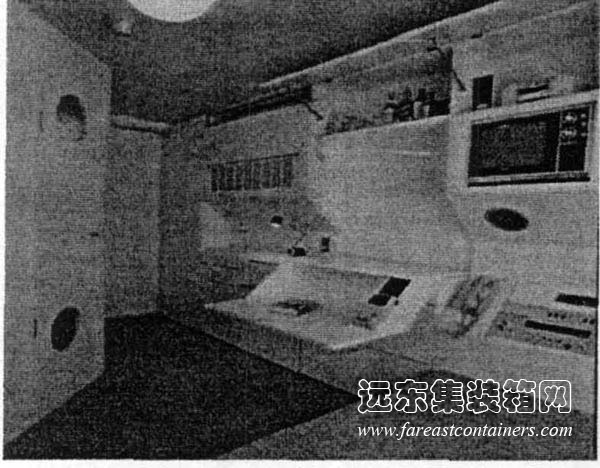

中銀艙體樓內部配置,模塊化建筑

圖3-8 中銀艙體樓內部配置

中銀艙體樓軸測圖,模塊化建筑

圖3-9 中銀艙體樓軸測圖
