模塊化建筑空間設計的發展研究(7)

2013年7月13日

1.6 模塊化建筑功能與造型的多樣化

這里所說的多樣化,含有兩個意思:一個意思是功能多樣化,就是如何在減少構件類型與規格的同時最大限度地滿足使用上的要求;另一個意思是造型多樣化,就是如何使盒子建筑形象生動、美觀、多姿多彩,以豐富城市面貌,滿足總體規劃的要求。

在功能多樣化與造型多樣化之間,很多人可能更加關心造型的多樣化。這是因?yàn)?,在?shí)現建筑工業化的進程中,特別是在最初階段,確實出現過建筑形象呆板、單調的問題。那么工業化是不是必然影響多樣化呢?答案應該是否定的。這是因?yàn)椋ㄖ蜗笫欠翊舭?、單調與建筑方式并無必然的聯系。歷史是最好的見證:汽車工業、鐘表工業比建筑業的工業化程度高得多,而汽車、鐘表的式樣不僅不單調,簡直已經到了令人眼花繚亂的程度??梢灶A(yù)料,隨著建筑工業化的深入發展,隨著大批建筑師自覺地置身于建筑工業化的潮流之中,工業化建筑包括盒子建筑的多樣化的問題一定會逐步地被解決。

為使模塊化建筑造型多樣化,人們己經找到了許多辦法和規律,主要的至少有以下一些:

1.采用不同層數的建筑體部,形成高低錯落、起伏多變的外輪廓;

2.采用不同長度的模塊構件,形成凹凸進退的建筑立面;

3.采用錯動組合的建筑平面,即使模塊構件縱向或橫向移動,以至旋轉90°或45°;

4.設計不同形式的屋頂、平頂或坡頂,或用不同形式的屋頂相組合;

5.采用不同的陽臺、雨棚等構配件,并進行重點裝修,充分利用色彩、質地、材料變化的可能性。目前,許多國家正在采用各種與預制構件一次成型的外裝修和帶有各種花紋、圖案的構配件,同時,用不同的材料和不同的色彩對建筑的立面、山墻、陽臺、門窗、拐角以及入口等部位進行重點裝修,都收到了較好的藝術效果。

事實上,有很多盒子建筑在解決功能多樣化和造型多樣化的問題上,已經取得了十分顯著的成績。以意大利Zanussi-Farsura公司生產的盒子構件為例,其基本類型只有三種,其中兩種是一側開口的五面體,另一種是兩側開口的四面體。他們先用這三種基本構件布置出十二種不同的設備單元,把住宅中復雜的管道、設備或樓梯集中在一起,再用這十二種設備單元與三種基本構件相結合,竟然可以組合成房間數為一間到四間,建筑面積為55-110平米,層數為單層或二層的共十四種不同的住戶。用這十四種住戶相組合,得到了多種組合體,其中有的平接,有的錯動,有的單層與兩層相交替,造型是相當生動的。

第二章 模塊化建筑的典型設計形式

回顧模塊化建筑的歷史,可以認為1851年英國水晶宮的建造完成是工業建筑誕生的標志。雖然它可能并不是完整意義上的模塊化建筑,但地位仍是非常重要的。

1851年5月1日,英國政府為了在倫敦的海德公園內舉辦的一個大型博覽會,專門建造了一座前所未見的非常新奇的建筑物-水晶宮(Crystal Palace)(圖3-1、3-2)。

水晶宮外觀,模塊化建筑

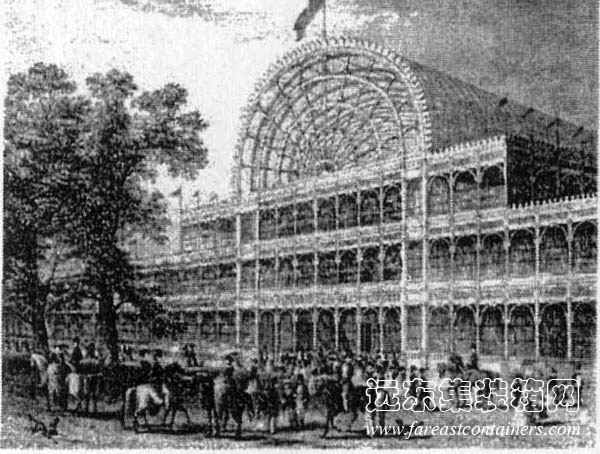

圖3-1 水晶宮外觀

水晶宮內部,模塊化建筑

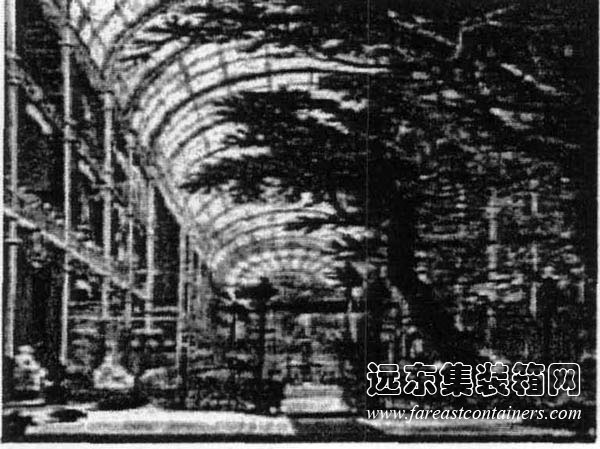

圖3-2 水晶宮內部

水晶宮出現之前,人們建造過許多宏偉的宮殿、寺廟、教堂和陵墓。從外觀看,體量非常龐大,但內部的有效空間都相對狹小。這樣的建筑,不便于分割成多種類型的展示空間,更無法在其中布置成千上萬件展品,以供眾多參觀者同時參觀。

當時各國建筑師只習慣于用傳統的建筑材料和構造方式建造傳統樣式的建筑,厚重、堅固、耐久,但費工、費料、費時。最終,帕克斯頓(Joseph Paxton,1801-1865)拿出了一個符合各項要求的建筑方案,這個方案具有新穎的革命性。

水晶宮從設計到開幕只有一年多的時間,工期極短,并且博覽會結束后,展館就要拆除。只有省工省料,才能快速建成,快速拆除。龐大的水晶宮的建造只用了4個多月的時間,這是前所未有的高速度。原因是它既不用石也不用磚,整個建筑以輕鋼和玻璃建造而成,所有的構件全部由工廠預制,現場裝配;形式上沒有任何裝飾,只有對鋼鐵骨架和玻璃的表現。水晶宮的鐵構件和玻璃板分別由倫敦附近的鐵工廠和玻璃工廠大批生產,運到工地加以組裝。

整個建筑物是一個鐵的框架,用3300根鑄鐵柱子和2224根鐵的架梁組成,柱與梁連接處有特別設計的聯結體,可將柱頭、梁頭和上層柱子的底部連接成為整體,既牢固又能加快組裝速度。

這些構件都是標準化的,只用極少的型號,屋面和墻面全是玻璃。而更為重要的是整個建筑物只用一種標準尺寸的玻璃:49英尺x10英寸(124厘米x25厘米)。標準化的結果,不但工廠生產很快,工地安裝也快。80名玻璃安裝工人一周時間內安裝好18.9萬塊玻璃,玻璃面積總共有89.99萬平方英尺(8.36萬平方米),重400噸,占1840年英國玻璃總產量的三分之一。

帕克斯頓方案的特點是短、平、快,能滿足大型展覽會的需求,又能按時完工。水晶宮的造價很低,按建筑體積計算,水晶宮每立方英尺的造價只有一便士。

水晶宮有龐大寬敞的室內空間,有觀看展品所需要的充足的天然光線,特別是能夠在那樣短的時間內建成,然后拆除,改到另一個地點重建,全靠運用工業革命剛剛帶來的新材料、新結構和新工藝才得以實現。

水晶宮建筑顯然并沒有完全體現出模塊化建筑所具備的所有特征,但其統一規格的玻璃和鐵構建的預制,現場的組裝方式,都可以看出它已具有模塊化建筑的雛形。
