模塊化建筑空間設計的發展研究(5)

2013年7月8日

1.5 模塊化建筑體系中的主要成員-盒子式建筑

盒子式建筑是模塊化建筑體系中應用最為廣泛的,也是最為典型的一種設計形態。方形的盒子以它簡潔的線條,滿足了以上提到的模塊化的所有條件,同時迎合了建筑輪廓向直線發展的趨勢,使功能空間與外部框架緊密結合。

1.5.1 盒子式建筑的發展概況及特點

盒子式建筑是用鋼筋混凝土、鋁、木、玻璃鋼和塑料等材料預制成的盒子狀的模塊構件。盒子,就是盒子建筑的盒形模塊化構件。這種構件由頂板、底板和四面墻板組成,是六面體(也有做成五面體和四面體的),它的外形酷似盒子,故稱之“盒子構件”,也有叫做三維構件、空間構件、艙體構件的。

盒子式的構件房屋是由盒子構件建成的一種新的工業化建筑體系,原先在現場施工的水、暖、電、衛和內部裝修等項工程,乃至一部分固定式家具,均可在工廠做好。留給現場的,只不過是不太費工的構件吊裝、節點處理、管線連接等少量工程,象搭積木一樣組裝而成(圖2-9、2-10)。

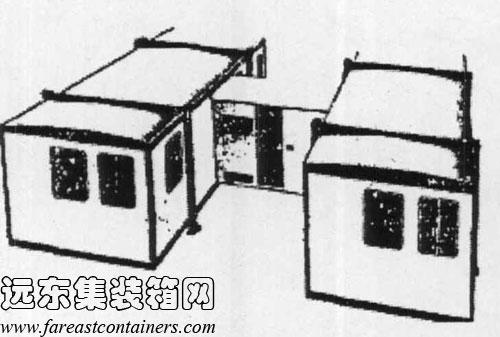

由盒子組成的工棚,模塊化建筑

圖2-9 由盒子組成的工棚

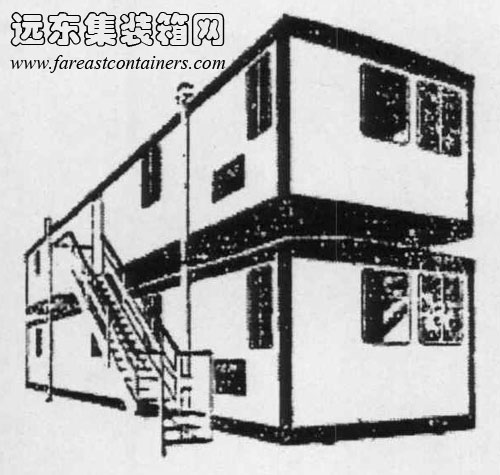

雙層疊呈盒子工棚,模塊化建筑

圖2-10 雙層疊呈盒子工棚

盒子構件在工廠中預制,便于組織工業化生產、現場工期短、減少勞動強度、提高工效、受季節影響少、建設速度快、抗震性能好、材料用量省、使用面積大、建筑自重輕等突出優點,但必須具備較為完善的工廠設備,運輸條件和吊裝能力。

目前,世界上己有三十多個國家修建了盒子構件房屋,生產盒子構件較多的國家也有二十多個。盒子構件的使用范圍也由低層發展到多層和高層。目前9-12層的,沒有承重骨架的盒子構件建筑,應用己經相當普遍,有的已經建到15層或20層以上。加拿大有規模龐大的盒子構件綜合體,蘇聯甚至出現了盒子構件建筑小區,有的國家己由城市逐漸推廣到了農村。

在世界現在己經建成的盒子建筑中,1-2層者較多,多層者略少,高層者更不多見。到目前為止,世界上最高的盒子建筑是1968年建于美國圣安東尼奧的Palaciodel Rio大飯店,此飯店共計21層,有500套房間,底下四層和最頂上的一層為現澆鋼筋混凝土結構,中間16層全是鋼筋混凝土盒子構件,共496個。還有日本著名的“中銀艙體樓”,也是較高的盒子建筑,將在第三章中作為典型實例詳細分析。

我國自1979年起,在青島、南通、北京等地陸續試建了幾棟盒子構件房屋。南通用鋼筋混凝土盒子構件建造了兩棟不同的4層住宅樓,并籌建了一個年產2-3萬平方米的盒子構件預制廠,1982年至今,又新建盒子構件住宅樓約15000平方米。青島也用鋼筋混凝土構件建造了一棟住宅樓,并已試制鋼筋混凝土隧道形盒子構件和籌建預制廠。北京麗都飯店屬于輕型盒子構件建筑,第一期工程共用引進的鋼構架輕型盒子構件500多個。

盒子構件的種類按材料分有鋼筋混凝土的、輕質混凝土的、金屬的、木的和塑料的。鋼筋混凝土盒子構件堅固、耐用、承受能力較強、容易成批生產,但重量太大,運輸不便,起吊時需要大噸位的起重設備;輕質混凝土盒子構件是用各種輕質混凝土制成的,主要用于低層的或獨戶住宅建筑;金屬骨架輕型盒子構件多以普通型鋼,特制輕型鋼或鋁合金做骨架,外包石棉水泥板,木板或金屬板,最大優點是體重較輕,運輸?shù)跹b很方便(圖2-11);木盒子構件使用較早,技術上也較成熟,在美國應用較多,主要是用來建造1-2層的住宅。在農村、林區和新開墾的地區尤為適用;塑料盒子構件的加工工藝和老化問題尚未完全解決,目前仍處于試驗階段,主要用于衛生間。

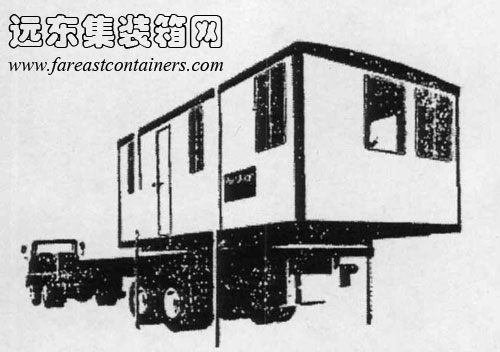

盒子的運輸方式,模塊化建筑

圖2-11 盒子的運輸方式

確定盒子構件的形態與尺寸,必須綜合考慮使用上的要求,生產、運輸、吊裝的要求以及標準化和多樣化的要求。

盒子構件的平面形式多為矩形,也有少數國家研究試用平面為五邊形、六邊形或其他形狀的盒子構件。平面為矩形的盒子構件容易布置家具設備,制作也較簡單。用這種構件建造的房屋,無論室內還是外觀都與傳統房屋相類似,因此,很容易從情感上為人們所接受。

用六角形的盒子構件組合建筑物,特別是住宅樓,具有多方面的優越性。由于它可能有兩面、三面甚至更多的外墻可以開窗,其采光、通風問題都容易解決,還可以避免差的朝向。用這種構件組合住宅時相鄰墻面少,戶間隔音效果比較好。由于它的外輪廓接近圓形,當房間面積相同時,其墻的周長比矩形構件的短。這種構件的另一特點就是,構件本身極易規格化,而組合體又能多樣化以致系列化。同是四室戶,其平面的布置方案卻有很多種。可以想見,這對豐富城市面貌是相當有利的。

形狀的變化不僅表現在平面上,還表現在整個空間上。隨著材料和技術的新發展,為了滿足不斷出現的新要求,多面體、圓柱體等各種盒子構件正在不斷涌現。

1.5.2 盒子式建筑常見的組合方式

盒形構件有的設計為居室,有的為廚房、衛生間和走道的組合間,有的為門廳、樓梯間。設計這些盒形構件的門窗洞和內隔墻的布置可不相同,但所有的承重部分應力求統一,便于組合不同戶型的單元。盒形建筑可采用單間組合式,即一間為一個盒形構件進行單元組合;又可以采用雙間組合式,例如以兩間為一個橫向盒形構件進行組合;也可以是三間組合式,以三間為一個縱向盒形構件進行組合;此外,還可以采用錯開疊合式與墻板結合,或?qū)⒑行螛?gòu)件與樓板、墻板結合起來,利用兩個盒形構件間的空間(圖2-12)。

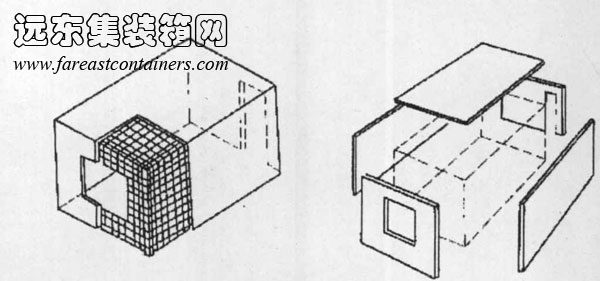

盒子的制作方式,模塊化建筑

圖2-12 盒子的制作方式
