當代集裝箱建筑模塊化設計策略研究(14)

2013年4月4日

4.2 一維融合空間的應用

4.2.1 水平融合空間

My Space Pod 的1.5倍20英尺集裝箱空間

英國的 My Space Pod 公司不但設計了多種單箱體房間的模型，而且還研發了一種具有1.5倍的單箱體容量的房間模型。基本原理是以3個20英尺集裝箱為一組，去除相鄰的墻體，并在中間箱體的中線位置上設置一道新的隔墻，將3倍單箱體的融合空間一分為二，從而獲得兩個具有1.5倍集裝箱容量的房間。My Space Pod 將這種模型作為醫院病房或酒店客房使用（圖 4-4）。

My Space Pod 的1.5倍箱體房間模型,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱

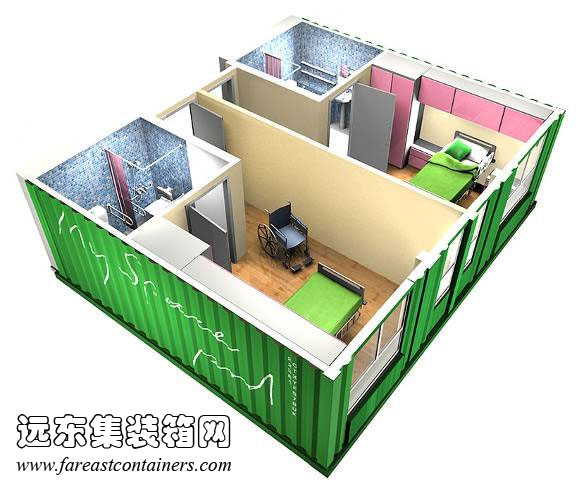

圖 4-4 My Space Pod 的1.5倍箱體房間模型

這種劃分方式使每三個集裝箱單體的開間相加形成一個擴大模數，充分考慮了集裝箱箱體的模數特點與排列組合的效率。但位于中部的隔墻沒有被放置在任何一條長向框架梁上，因此需要另設支撐梁來承擔隔墻的豎向荷載，以保證結構的強度與安全性。

Aegean——兩箱體空間的水平融合

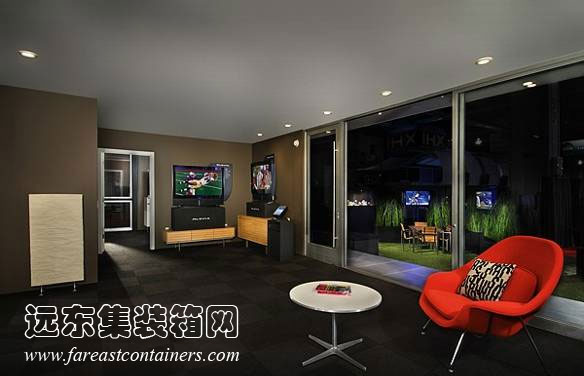

2007年，Logical Homes 推出了他們最具代表性的產品——Aegean。這是一種由兩個集裝箱、一個大面積的懸臂式屋頂和少量其他構件組成的單層住宅，有兩種規格—— Aegean 640 和 Aegean 896，面積分別為59.5m2（640平方英尺）和83.2m2（896平方英尺）。Aegean 640 是 Logical Homes 推出的最小的單位，可作為度假屋使用（圖 4-5）。建筑由兩個40英尺的集裝箱組成，通過打通相鄰的側墻并設置幾道內部隔墻，獲得了一個具有兩倍集裝箱開間的融合空間，并在這個空間中劃分出了一個起居室、一個臥室以及一個洗手間，大面積出挑的屋頂在建筑正面形成了一個半室外空間（圖 4-6）。

Logical Homes 推出的 Aegean640,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱

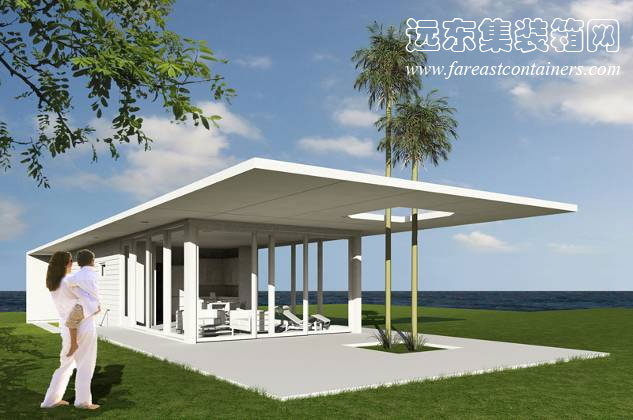

圖 4-5 Logical Homes 推出的 Aegean640

Aegean640 中兩個集裝箱的空間融合,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱

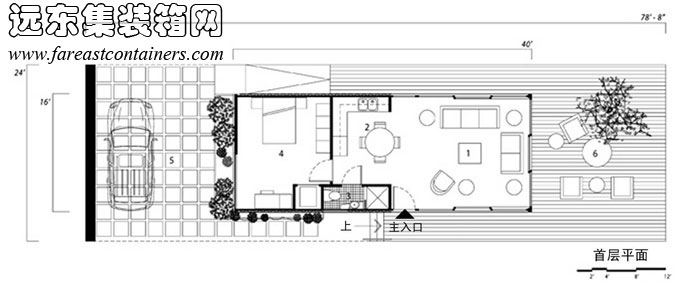

圖 4-6 Aegean640 中兩個集裝箱的空間融合

Old Lady House——三箱體空間的水平融合

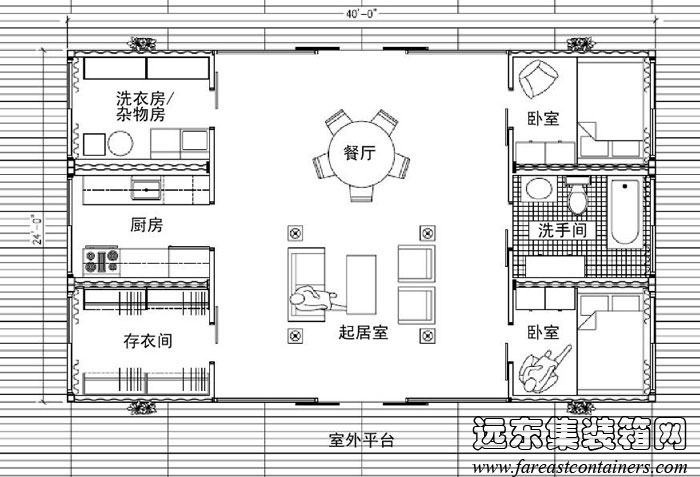

由 Architecture and Hygiene 事務所設計的 Old Lady House 由3個緊貼且并列放置的40英尺集裝箱組成，通過打通各箱體側墻中部的波形鋼板，室內獲得了通透完整且具有良好長寬比例的大空間，作為起居室以及餐廳之用。而兩側的小空間則作為輔助用房使用，保留下來的波形鋼板剛好可以作為劃分臥室、洗手間、廚房、雜物間等輔助用房的隔墻。

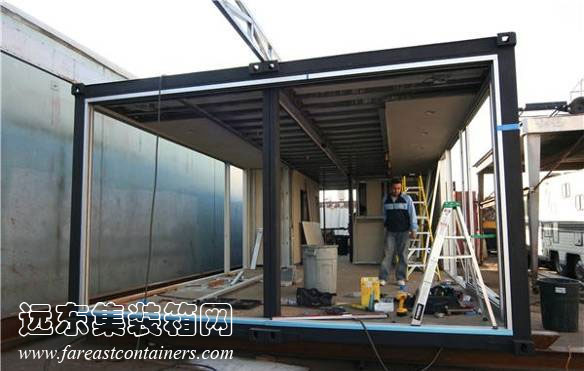

長向側墻中部的開口約占整個側墻面積的一半，開口上部的切割并沒有完全貼著框架梁進行，而是保留了一段波形鋼板以遮擋室內的吊頂結構，被保留的鋼板的寬度剛好與吊頂?shù)母叨纫恢拢善鸬奖Ｗo與美觀的作用（圖 4-7）。

Architecture and Hygiene 事務所設計的 Old Lady House,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱

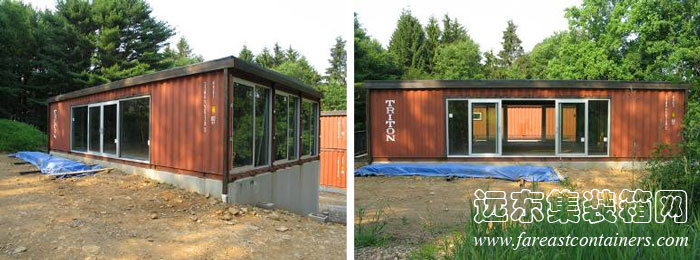

圖 4-7 Architecture and Hygiene 事務所設計的 Old Lady House
