改造廢舊二手集裝箱房屋的構造安全研究(6)
2013年4月23日
2.3.3 連接
2.3.3.1 集裝箱模塊之間的連接
集裝箱模塊之間的連接通常是采用集裝箱海運時用的連接件，當然也可以用鋼板焊接在一起，如表 2-1，2-1，2-3 所示。

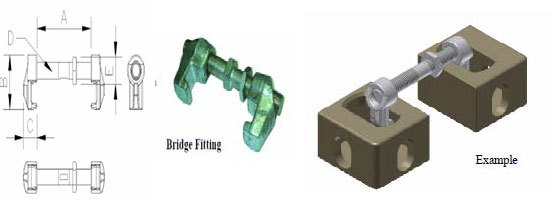

表 2-1 常用連接件 1
| 尺寸 | A | B | C | D | E |
| （mm） | 179—259 | 106.4 | 48.3 | —— | 50.4 |

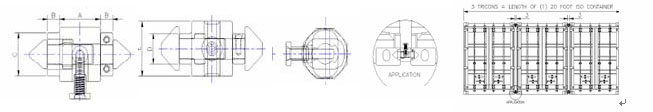

表 2-2 常用連接件 2
| 尺寸 | A | B | C | D | E |
| （mm） | 76 | 22.2 | 70 | 47.6 | 89 |

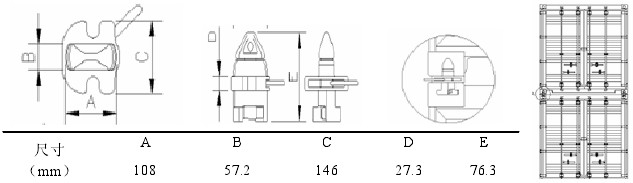

表 2-3 常用連接件 3
2.3.3.2 集裝箱模塊與基礎之間的連接
多層集裝箱房屋需要考慮集裝箱模塊與基礎之間的連接問題。在混凝土基礎上預埋鐵板，將集裝箱角件焊接在鐵板上，或預埋螺栓配件，將其固定在基礎上。

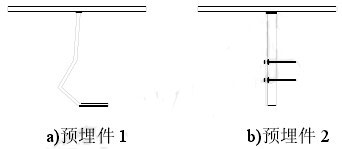

將集裝箱角件與基礎混凝土墊塊中的預埋鐵板(厚度6.4mm到15.9mm)焊接在一起，焊接用鋼板與混凝土基礎連接一般有兩種預埋件，如圖 2-8 所示，一種是預埋彎鋼筋，之后與鋼板焊接，另一種是預埋帶有貫穿螺栓的角鋼，鋼板與角鋼焊接 。
圖 2-8 基礎預埋件

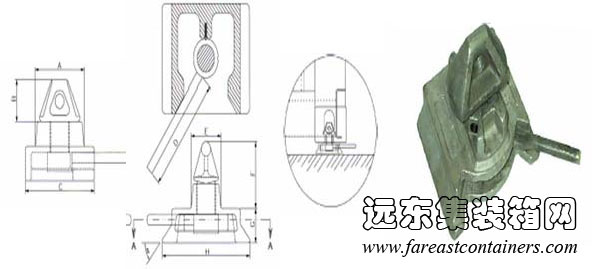

也可以在基礎混凝土墊塊中預埋螺栓，直接與一層集裝箱模塊的底角件相連，常用螺栓規格如表 20。
表 2-4 常用連接件 4
| 尺寸 | A | B | C | D | E | F | G | H |
| （mm） | 100 | 59 | 140 | 160 | 60 | 91 | 42 | 175 |
2.3.3.3 基礎的處理方式
集裝箱房屋比傳統的鋼結構房屋要輕，基礎的形式可采用傳統的形式——鋼筋混凝土獨立柱基和鋼筋混凝土筏型，集裝箱底梁支撐在地梁上。有時遇到地質不好的情況，還會用樁基礎，很少用到，淺基礎居多?；A或墊塊埋深至少為152.4mm。用于基礎的混凝土強度等級應不小于C20，混凝土墊塊的最小尺寸見表。
表 2-5 基礎選用尺寸
| 20ft | 40ft | ||
| 方墩（邊長） | 圓墩（直徑） | 方墩（邊長） | 圓墩（直徑） |
| 305 | 305 | 458 | 458 |
當將集裝箱模塊側邊完全去掉后加了支撐，要在支撐在設墊塊，便于將有支撐傳下來的豎向力傳至地下。
圖 2-9 支撐示意圖

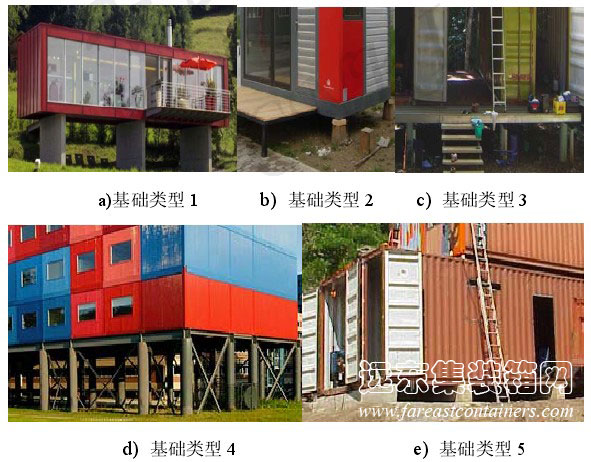

有時為了隔潮或擴展空間，將集裝箱用鋼柱或現澆鋼筋混凝土柱(墻體)高高架起。
圖 2-10 基礎舉例
