改造廢舊二手集裝箱房屋的構造安全研究(5)
2013年4月23日
2.3 集裝箱房屋模塊化實現的細部要求
2.3.1 鮮艷色彩
集裝箱房屋推廣應用的一個重要手段：色彩的大膽和交叉使用，已有的成功改造房都是采用多種鮮艷的色彩，非常好看，取得認可和高度的評價；有的外墻板處理，做成仿木結構，具有古色古香的感覺。如下圖所示。

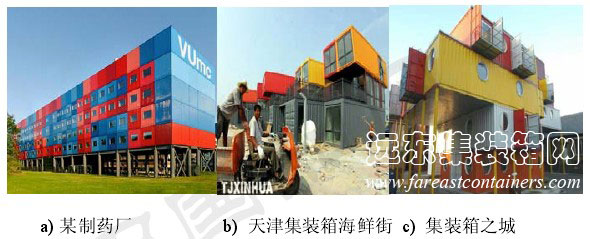

圖 2-8 集裝箱房屋多彩的外觀
2.3.2 豐富的立面
單個集裝箱房屋為長方形結構，單一，為增強其建筑效果，通過采用豐富立面，實踐證明往往取得很好的效果。下面的一些方法可以很好達到這種效果，但對結構安全性會帶來一定的影響，故必須結合后面章節的理論來改造。
2.3.2.1 門窗
門窗洞肯定要用鋼框架加固的，抵抗豎向荷載作用下產生的應力集中造成局部破壞。門窗洞周邊焊接的角鋼形式如圖 2-12。一般用單肢長2-3in角鋼焊接于洞口邊緣，作為一個支撐或支架，可用來安置木門框，在角鋼上預先鉆好了安裝木門框所用螺栓的孔洞。當把角鋼焊接于集裝箱的瓦楞板上時定會留有空隙，這時可以用屋面水泥膠封住或通過發泡填補空隙。后者好，因?yàn)榘l(fā)泡后可以修整表面不平整的地方。

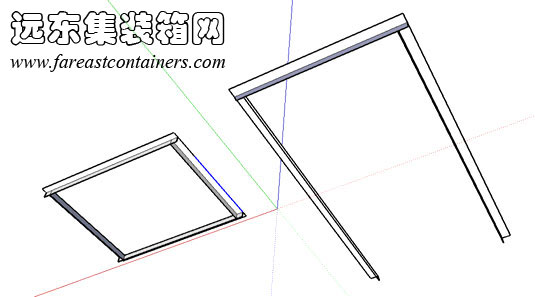

圖 2-12 門窗洞加固示意圖
窗的設置有兩種常見的方式：一是在側壁開窗洞，二是把端壁去掉做為一扇落地窗。形狀有兩種：圓形和方形。

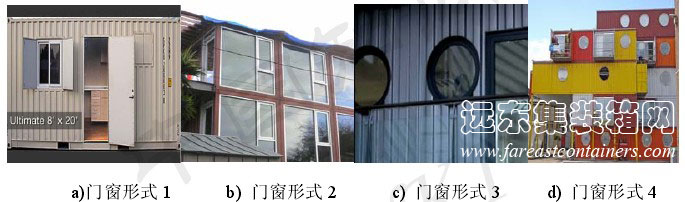

圖 2-13 門窗洞舉例
2.3.2.2 陽臺和露臺
種類比較多，有一種是將集裝箱的兩扇端門平開90度，加上底板（可用集裝箱的瓦楞板）和圍欄多出的空間作為陽臺；還有就是另設的陽臺，加支撐固定住，見下圖所示。

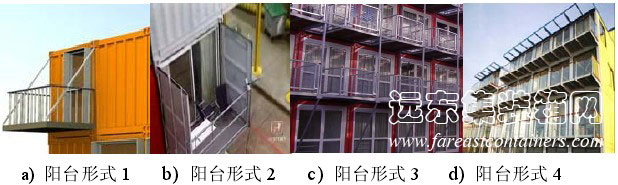

圖 2-14 陽臺舉例
露臺(Deck)是集裝箱房屋一個外延的部分，注意不能使頂板直接受力，因?yàn)樗荒艹惺軆蓚€(gè)人在上面作業的動荷載，所以要另設屋面板，并通過在板的邊緣加支撐將力直接穿給側梁，端梁和角柱，主要是角柱。見圖 2-15，它將集裝箱的底面結構直接加上，達到了很好的傳力效果。

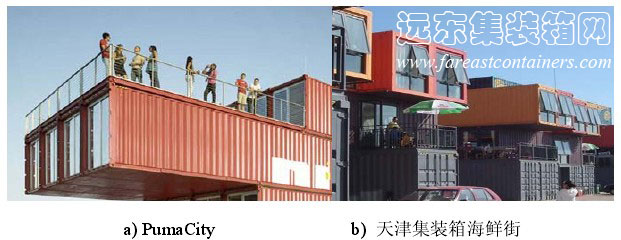

圖 2-15 露臺舉例
有如下四種形式的露臺，可以加支撐直接將力傳到基礎。第四個圖示一層的平臺，連接兩個集裝箱，直接搭在側梁上，下面加基礎墊塊，將力傳至地面。

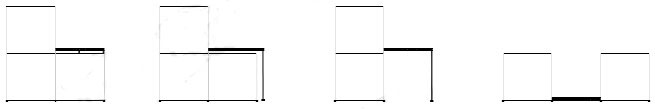

圖 2-16 露臺布置示意圖
2.3.2.3 屋頂
屋頂?shù)墓δ埽?/p>
1) 用于排水；
2) 可以創造更多的實用空間；
3) 屋面隔熱通風；
4) 美觀
形式：人字形屋頂(gable roof)和平臺屋頂(flat roof)
屋頂下面的空間可以用來做儲藏室(這時屋頂不能完全封死)，還有就是全封閉的屋頂，將集裝箱的頂板去掉，與上面的空間合為一體。集裝箱的頂板不能承受太大的重量，所以用屋頂做儲蓄空間時就不能裝太重的東西。

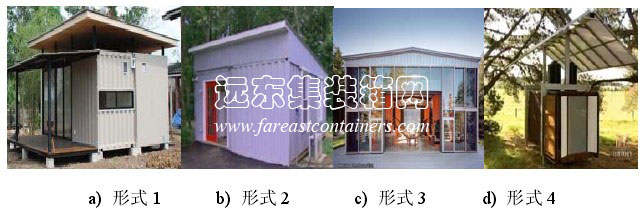

圖 2-17 屋頂形式舉例
可以在集裝箱上不加任何裝飾作為平屋頂，可以加圍欄作為上人屋面，可以加圍欄并種草，可以加太陽能板。
