集裝箱建筑的應用與探索:青島積米崖漁人碼頭(完)

2013年3月09日

2.1.3 模塊化本質與多樣化的組合模式

集裝箱有標準尺寸,常見的有2種,小集裝箱外部尺寸為:6.102m×2.438m×2.591m,內部空間約為:5.9m×2.35m×2.35m;大集裝箱其外部長邊尺寸約為12.2m,其余尺寸與小集裝箱相同.標準的尺寸形成模塊化本質,形式可以自由組合,創造多樣化的組合模式.同時可以利用此特點組織標準化設計,減制作工序,取得更大的經濟效益.

2.1.4 經濟與資源循環利用

集裝箱按照慣例可以服役10年,時間一到就會按二手價格處理,如一個長12m的標準集裝箱其建筑面積約為29m2,二手產品的價格為15000元.相同面積的磚混建筑的成本價格為600元/m2,29m2為17400元;鋼混建筑的成本價格至少為1000元/m2,29m2的建筑面積其成本為29000元;使用二手集裝箱的建設成本是磚混建筑面積的86%,是鋼混建筑的52%,在建筑經濟性方面具有的明顯優勢.經濟性的另一方面體現在資源的循環利用.

英國一家公司正在倫敦打造全球第一家可回收式酒店.該酒店的建筑材料全部采用預制構件———從中國進口的集裝箱,建造過程仿佛“堆積木”.標準集裝箱從中國出港時內裝修已經完畢,只需組裝就可以使用.據悉,該“集裝箱酒店”的建設,可減少造價l0%,縮短工期25%.將來廢棄的集裝箱酒店可以當做鋼材回收利用,充分利用資源,體現了環保理念.

2.1.5 利于地區的可持續發展

用集裝箱做主要建筑材料,不需要做過多的建筑基礎.可以避免因基地的大面積開挖對原有環境的影響,一旦基地使用功能改變,原有集裝箱建筑可以移至其他地方繼續使用,而原有的基地環境并不會為此而遭到破壞.

2.1.6　成功的先例

使用集裝箱作為臨時建筑的主體材料不是筆者突發奇想,在國內外已有實際建成的案例.從瑞士街頭的商店到香港的大量集裝箱改造的工地辦公樓、臨時售賣部、便利店;從震后汶川落成的集裝箱學校(據稱其抗震、抗風、防火等功能都非常優良)到英國正在搭建的首家集裝箱酒店,都提供可以借鑒的經驗.集裝箱建筑的應用范圍正在逐步擴大(見圖5、圖6).

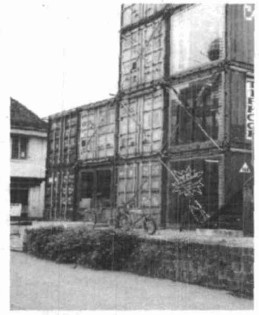

圖5 瑞士街頭的集裝箱商店

圖6 集裝箱為主題的景觀設計

2.2　關于組合方式的考慮

集裝箱的結構是箱柜式結構,其鋼制外殼是一個整體,框架是主要承重結構.再利用過程中,如果是作簡易辦公或汽車旅館,其一個單元體就可以滿足基本使用要求;如果作為餐飲空間,標準的集裝箱就會受限于其高度和寬度,而不能達到合理布局的要求.

在設計中考慮了兩種基本的集裝箱組合方式,來滿足餐飲部分的布置要求.①在首層按“田”字形4個集裝箱并置,通過打去相鄰的隔墻形成12.02m×4.876m×5.182m的單元體,以取得大空間的效果.在此基礎上進行組合排列,這種方式可以使餐飲部分的有效面積更大,有更多的靈活布局的可能(見圖7、圖8).②用集裝箱做類似維護結構的處理方式,依靠更多的附加結構達到目的.如2個集裝箱平行并置但非緊密排列,其之間的空間作為院落,通過玻璃屋面使其成為一體.可在院落內設置鋼構樓梯,解決建筑自身的交通問題.

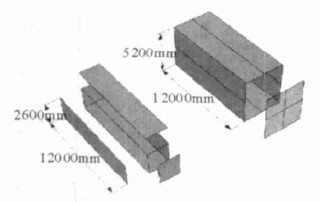

圖7 田字形組合成單元體

圖8 田字形組合餐飲布局方式

3　集裝箱建筑展望

國外集裝箱建筑涉及的領域包括住宅、商業等各個方面.中國的近鄰日本,由建筑師坂茂設計的游牧博物館,是一個用152個集裝箱搭建而成的可移動的建筑,其最大的特點是全部建筑材料均為再生資源,立柱和屋頂分別使用了廢卷紙和乙烯材料.游牧博物館本身就是一個藝術品,又是一個可以遷徙的藝術展廳(見圖9).這方面的開發利用在國內很少受到建筑師的重視,更多的是個別廠家的商業行為.而在本方案中,通過具體的研究和比較,發現利用集裝箱做為建筑主材擁有許多優勢和特點:施工快速、低成本、利于地區的可持續發展、標準化設計、可移動、組合形式多樣化等,管理者可根據場地需要在最短的時間內進行規劃布置.其中,較之傳統材料最大的優勢在于低成本、可移動和標準化設計3個方面,在現實的應用和試驗研究2個領域都有實際的意義.

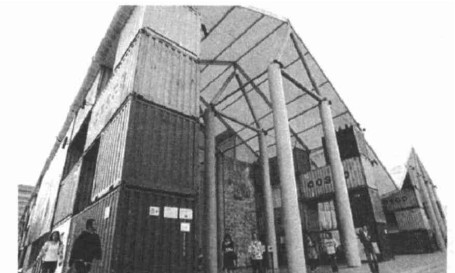

圖9 游牧博物館

在現實應用方面,如在汶川地震后,出現了用集裝箱搭建的臨時學校.這給了人們一個啟示:是否可以研發用集裝箱搭建的戰時醫院,設備的擺放按標準化設計,災情發生后,可以由多種途徑快速將集裝箱醫院送至災區,快速搭建展開救援.如果這方面有人重視,或許人員傷亡可以更少,救災工作會更加從容.在青島啤酒節期間,主會場離市區較遠,人們?cè)趶匾箍駳g之后,回家就成了難題.如果利用集裝箱搭建酒店或臨時公寓,可以解決游客特別是外地游客的后顧之憂,集裝箱建筑亦可以在節后另作他用.

在試驗研究方面,集裝箱建筑已經作為可移動房屋的一個部分,國外專家已經進行了多年的研究.在筆者看來,因?yàn)樗牡统杀竞涂梢苿?dòng)性特點,可以用它作項目前期的試點和開發試驗:研究一個項目具體的功能定位是否適合周邊條件,為建設提供正反兩方面的經驗參考.當確定它的存在對于城市生活有積極意義時,可以在原址建設永久性建筑,這樣可以避免前期開發造成的資源浪費以及經濟、社會效益的損失.在城市大規模開發之后,城市的用地將變得緊缺,建設會更加慎重,集裝箱建筑的試驗意義將變得更大.

4 結束語

在規劃中,本著營造場所的理念對現狀碼頭進行有機更新,在低成本建設要求下,利用二手集裝箱做建筑主材,達到了預期目的.很難說用集裝箱搭建休閑漁港的方案能得到所有消費者的認可,但卻是一個有特色的方案,對于本地塊的具體條件給設計規劃帶來的難題,也可以說是一個上佳的解決方式.

用集裝箱做建筑主材,值得從事建筑行業的專業人士及在校學生研究、探索.其存在和發展的意義不僅在于可以完成對建筑、環境本身的空間營造和表達,也體現了資源的循環利用———建設節約型社會發展趨勢的應對策略,為社會的可持續發展做出貢獻.
