盒子建筑的建構(2)

2013年9月10日

1.2 盒子的預制

根據不同材料和制作方法，盒子的制作可分為整筑式和拼裝式兩種：

整筑式(圖 4)通常采用鋼筋混凝土為材料，經過布筋、支模，最后澆鑄而成。拼裝式又分為板型構件拼裝(圖 5)和框架、板型構件拼裝(圖 6)兩種。前者系將單塊預制大型板材焊接組裝成盒型構件。后者系將框架和預制板材連結組裝成盒型構件。

圖 4 整筑式盒子建筑

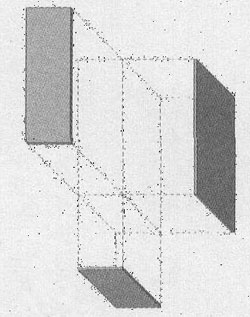

圖 5 板型構件拼裝式盒子建筑

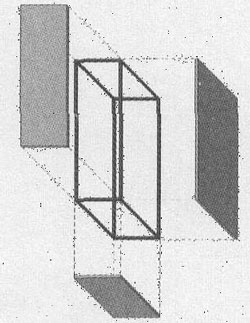

圖 6 框架、板型構件拼裝式盒子建筑

1.3 組合

通過分析現有的盒子建筑實例，發現盒子的組合方式千變?nèi)f化，不勝枚舉。簡化問題的方法就是可以認為盒子建筑中所有盒子的組合都可以用兩個盒子之間的關系來表達。根據兩個盒子在不同水平面的關系和潛在的結構關系，又有如下基本組合方式：

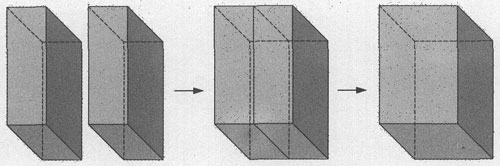

1）兩個盒子之間有一種組合關系，即在盒子組合后抽去相接觸的面，從而形成一個更大的盒子(圖 7)。

圖 7 兩個盒子組合后抽去相接觸的面

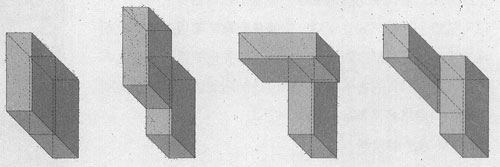

2）除此之外，如果不考慮盒子接觸后產生的變化，又有如下組合(圖 8)。兩個盒子在同一水平面上：并列、錯動、連續、旋轉。

圖 8 兩個盒子在同一水平面上的組合

3）兩個盒子不在同一水平面上：重疊、滑動、交疊、豎立。

1.4 空間

盒子建筑的空間包含有盒子內空間和由盒子和附加結構與構件圍合而成的附加空間。

盒子內空間：主要考慮內部的隔斷與內部的體量之間的關系。

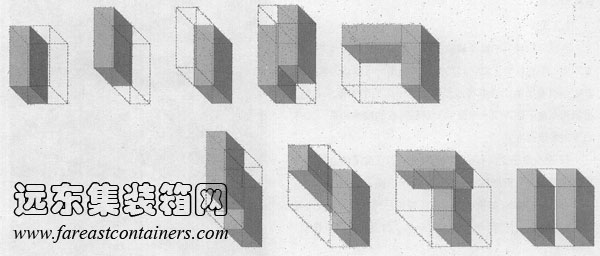

1）獨立的體量對空間的劃分；2）獨立的隔斷對空間的劃分；3）隔斷延續體量對空間的劃分；4）隔斷對體量劃分的子空間進行重新劃分(圖 9)。

圖 9 盒子建筑的盒子內空間

附加空間：根據盒子與附加結構(柱)、附加構件(陽臺、屋頂?shù)?、盒子組合等元素定義，因此我們不難得到如下類型：1)簡單類型；2)復雜類型；3)特殊類型，即兩個不相接觸的盒子所定義的空間(圖 10)。

圖 10 盒子建筑附加空間的類型

附加空間的圍合：附加空間由于定義它的元素不同，而這些元素本身由于結構方式、材料等的不同對這個空間產生的圍合度就不同，因此附加空間有可能是半圍合(灰空間)或是全圍合。
