淺談模塊化建筑之盒子建筑(1)

2013年7月18日

摘要：在建筑工業化發展道路上，盒子建筑是建筑工業化高度發展的結果，其核心概念就是標準化的預制裝配式空間模塊。用工廠預制的盒子狀立體構件運到施工現場組裝成的房屋，創造出了前所未有的建筑形象。

關鍵詞：工業化、全裝配、盒子建筑、模塊化建筑

一、工業化建筑體系和建筑工業化發展

如果房子也像汽車底盤一樣工業化地成批生產，……

——現代建筑大師【法】勒?柯布西耶《走向新建筑》

模塊化建筑是多年來工業建筑中發展的一個新的項目，工業化建筑體系是建筑工業化發展道路上的一個階段。它在設計、生產工藝、施工方法及組織管理等各個環節使其配套，將建筑建設打造成一個工業化生產的完整過程。這種建筑建設過程的基本特征是使設計標準化、建筑生產工廠化、施工機械化及項目組織管理科學化。其中，民用建筑工業化體系，主要有砌塊建筑、大板建筑、大模板建筑、滑模建筑、升板建筑、盒子建筑等。

建筑工業化發展的途徑可分為預制裝配式建筑和現澆或現澆與預制相結合的建筑。其中，預制裝配式建筑是如同工廠制造的產品，用工業化方法生產，成為建造房屋用的構配件制品，然后運到現場進行安裝。其主要優點是構件質量好，自重輕、抗震性能好，效率高，受季節的影響小，可以大大縮短現場工期，降低勞動強度，減少現場濕作業量，提高裝配化程度。但是，盒子建筑要求有較完善的生產設備、運輸設備和吊裝設備，否則將會限制它的使用。目前，裝配式建筑主要有板材、骨架、盒子等結構方式。其建筑類型主要有砌塊建筑、大板建筑、框架板材建筑和盒子建筑等。

工業化住宅因其圍護材料的革新，使用能耗遠低于傳統住宅；同時建造過程中的集中生產也使得建造能耗低于傳統手工方式。工業化生產改變了混凝土構件的養護方式，實現養護用水的循環使用。工廠化集中生產的方式，降低了建筑主材的損耗；裝配化施工的方式，降低了建筑輔材的損耗?，F(xiàn)場裝配施工相較傳統的施工方式，極大程度減少了建筑垃圾的產生、建筑污水的排放、建筑噪音的干擾、有害氣體及粉塵的排放。

二、盒子建筑和盒子建筑的定義

盒子建筑是指用工廠化生產的盒子狀構件組合而成的全裝配式建筑。這種盒子內一切設備、管線、裝修、固定家具均已做好，外立面裝修也可以完成。將這些箱形的整體構件運至施工現場，就像“搭建積木”一樣拼裝在一起，或與其他預制構件及現制構件相結合建成房屋。形象地說，在盒子結構建筑中一個“房間”類似于傳統建筑中的砌塊，在工廠預制以后，運抵現場進行壘砌施工，只不過這種“盒子式的房間”不再僅是一種建筑材料，而是一種空間模塊?，F(xiàn)場僅需要完成盒子就位，構件之間的連接，管線連接等總體工序。

盒子建筑是一種新型房屋建筑結構型式。這種構件是由頂板、底板和四面墻板組成，是六面體形（也有的做成五面和四面體的），因它的外形很與盒子相似，故稱“盒子構件”。這種盒子構件，只需要在工廠成批生產一些六面、五面或四面的型體，一個房間大小為空間標準的盒子構件，在現場將其交錯迭砌組合起來，再統一連接水、暖、電等管線，就能建成單層、多層或高層房屋建筑。

三、盒子結構建筑的發展

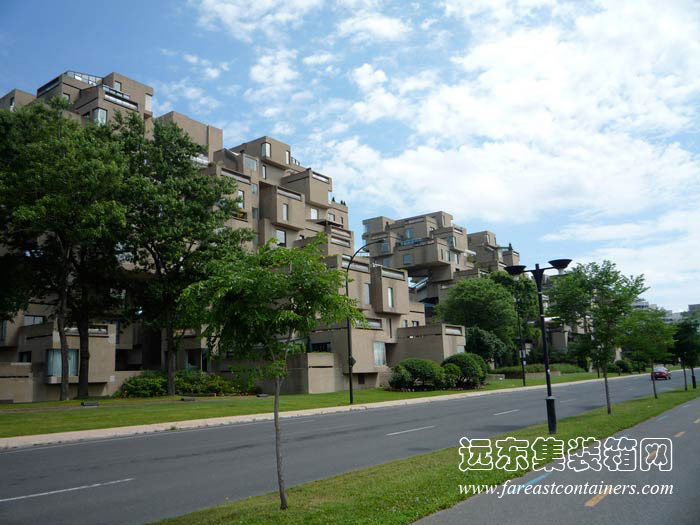

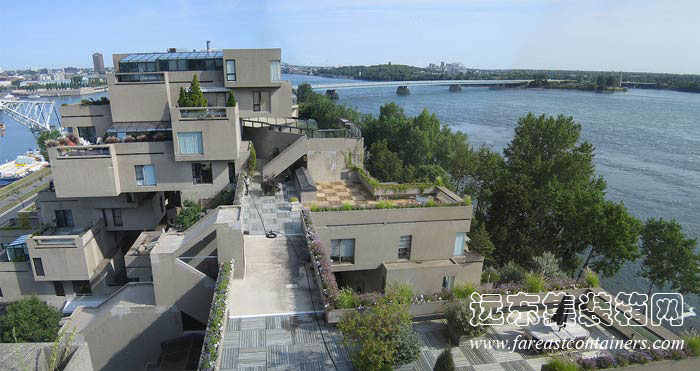

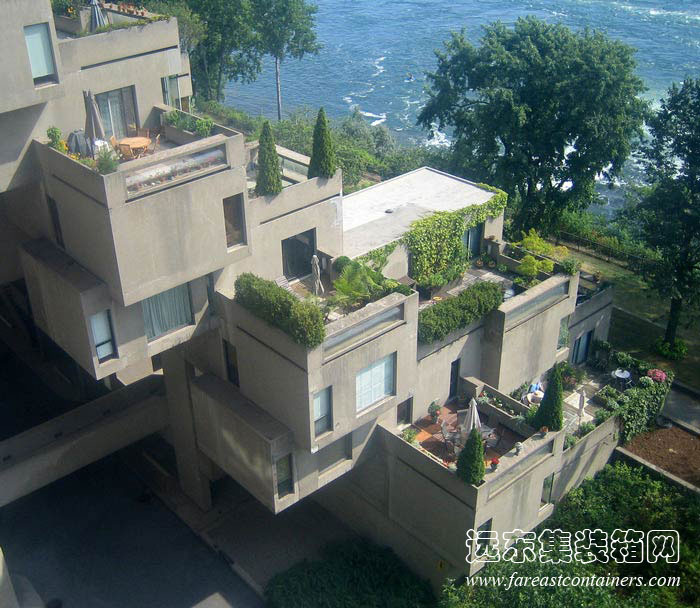

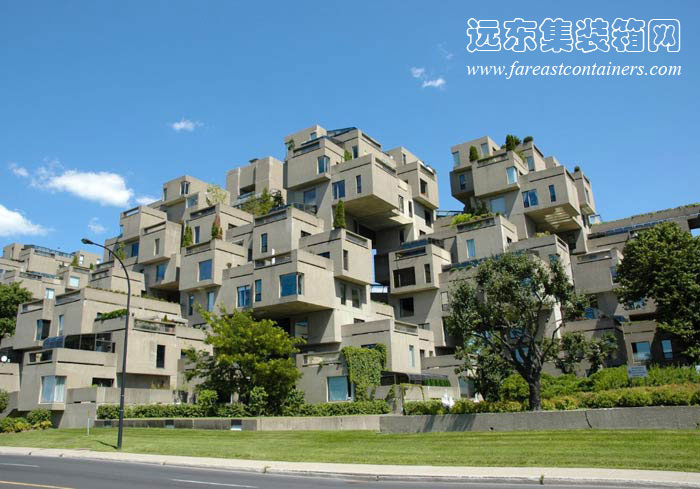

作為一種獨特的建筑結構形式，用工廠預制的盒子狀立體構件運到施工現場組裝成的房屋，早在20世紀50年代的瑞士就形成盒子建筑結構體系。在1967年加拿大蒙特利爾市建成了一個由354個盒子構件組成的，其中包含了商店等公共設施在內的綜合性居住體。這座名為“Habitat 67”（67號棲息地）的鋼筋混凝土盒子建筑充分發揮了“盒子”作為一種結構形式和建筑造型手段的作用，創造出了前所未有的建筑形象。

Habitat 67,盒子建筑,模塊化建筑
