LOT-EK 的集裝箱建筑設計之路(完)

2013年4月13日

3.3 模塊化的運用

集裝箱建筑雖然采用了現代工業化產品作為基本的建筑單元，但是它的產生和發展卻具有很強的民間性和自發性。在一般人的眼中集裝箱建筑通常被視為為不入流的建筑物，只有使用的價值，而沒有一些建筑所具有的系出名門的高貴“血統”。而LOT-EK 在北京三里屯這塊寸土寸金的地方，則又一次的推翻了這個所謂“大眾情節”。LOT-EK 除了在形式上追求先鋒性，還特別注重集裝箱模塊組合后的建筑的整體性。在LOT-EK 看來，北京似乎是完美的地方，是一塊集裝箱建筑實踐的沃土。畢竟，中國具有巨大回收廢棄二手集裝箱和改造這些集裝箱的實力，比世界上任何其他國家都具有這種潛質。北京繁華的三里屯位于的是一個混合使用極其復雜的實驗基地，包括各種商業實驗家和先鋒派藝術。三里屯南區總平面設計包括十六棟低層建筑，被通道、小徑、庭院環繞，形成城市廣場。它的公共空間24小時開放，使之成為可滲透的城市區域，它的“開放建筑”設計方式使眾多不同類型的建筑很好地和諧共存。LOT-EK 在南邊的三里屯商業建筑橙色金屬網包裹著的外立面，植入一些預制好的集裝箱，使建筑看起來更加的動感，豐富多彩的“集裝箱盒子”吸引著游客（圖 5），無形中提醒著人們應該更加關注低技術的建筑和過低碳生活。這個設計 LOT-EK 有效的把集裝箱與混泥土工藝相結合，猶如混合電動車的理念，把可再生資源與不可再生資源相結合，在時尚的同時不缺低碳意識。

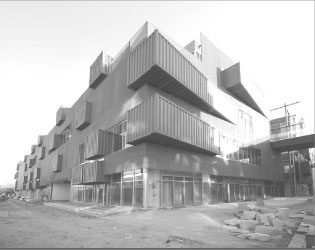

圖 5 三里屯南區

3.4 室內空間協調

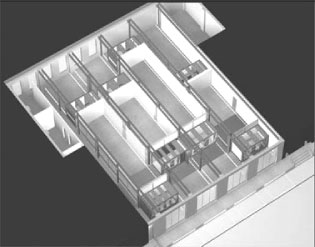

集裝箱建筑的設計主要介于藝術和空間功能的結合，對于藝術而言這種設計思想的誕生標志著一個新設計領域的出現。就集裝箱容器本身設計而言，它們對交通、運輸、物流業以及相關領域的發展有著決定性的影響。對于建筑設計而言，集裝箱以自身的空間功能作為載體讓建筑師們可以自由來組合模塊，產生出靈活和適宜的空間環境。LOT-EK 在設計博昂基金會（Bohen foundation）會所時，考慮到其基金會是以支持當代藝術和文化為目的，展出具有大規模及復雜性的作品，絕不是按一般的畫廊標準打造。在會所的空間設計中需要最大的空間靈活性，以容納各種不同媒介形式的展出，這些媒介形式包括從二維圖紙及繪畫到投影、雕塑物品、特殊場地作品及多媒體裝置。LOT-EK利用八個置于剛性正方形結構網架中的海運集裝箱，此網格原是位于一樓的印刷設備。每一個網格的殿中設置兩個貨柜區域，它們可用于所有常駐活動及運作，同時，可作為一個可移動外殼。每個集裝箱區域的外部，都有5個4.6×3.7m的可移動墻板裝在它的一側（圖6）。集裝箱可通過在水泥地上沿軌跡鑄件滑動生成展覽空間來預設位置。如果它們被移到預定的位置，墻板將從高架軌道上展開來描繪不同的展覽空間。所有的墻板模塊可以根據不同的策展需要，形成各種尺寸和形狀的展覽空間。優衣庫是日本最大的服裝連鎖零售店之一，LOT-EK 設計了他們在心齋橋最大的旗艦店（uniqlo flagship store），是大阪的主要購物商場（圖7）。該設計包括5層樓內部3162m2的面積、顯示設置以及外部幕墻。整層樓的板巖吊頂和狹條地板相互呼應，構建出一個諧調的內部空間。這些東西定義了一個囊括所有內部元素及地板卡具的模塊，允許多個卡具布局。一個集裝箱懸挑越過主要進口，優衣庫的標志顯示在前側的霓虹燈上。這些元素在街頭能夠吸引人們的眼球，并成為未來商店的一個標志。一臺移動著的機械裝置繞過集裝箱，進入主立面的雙層顯示窗口。側面外觀被一個不銹鋼網所覆蓋，用以遮蓋已有的外墻。網后的一系列霓虹燈強調了大部分被商場檐篷遮住的建筑物的規模。

圖 6　博昂基金會會所

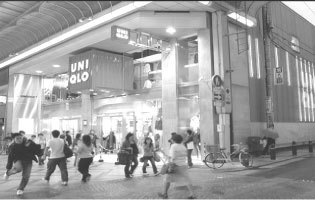

圖 7 心齋橋最大的旗艦店

4 集裝箱建筑對建筑綠色設計的啟示

雖然二手集裝箱是以工業化的產物來作為基本的的空間單元，但是它的產生和發展卻具有很強的民間性和自發性，使它可能成為一個建筑學關注焦點或研究課題的主要原因。英國都市空間規劃組織（Urban Space Management）的 Container City 項目自2001年成立以來，組織策劃了逾20個集裝箱建筑項目，小至利用幾個集裝箱，大到利用數十個集裝箱，規模不等，以公益性項目為主，如社區服務中心、學校、服務站等都取得了廣大市民的認同。而這低碳與循環策略的趨勢也蔓延至荷蘭、法國、美國等多個發達國家，并且逐漸被民眾所接受，為歐美建筑師重新定義綠色建筑提供參照。集裝箱建筑不像傳統建筑形式，它不需要建筑模板，也無需腳手架，更不會造成大量的建筑垃圾，便可以像生產汽車一樣去生產住房。有效的節省大量勞動力，更節省時間和金錢，也滿足建筑節能要求，又解決城市中高房價的問題。其次廢舊二手集裝箱的循環再利用使原來的高碳鋼板材料得以充分使用，減少大量因回爐煉鋼而發生的重復污染，降低二氧化碳排放。在運營成本上，即使與活動板房相比，集裝箱房屋也依然有自己的優勢。以集裝箱建筑為代表的此類建筑，其本質就是工業廢物的循環利用。隨著工業設計中綠色的3R（Reducee, Recycle, Reuse）設計理念不斷深入，可供給建筑師們發揮創意的容器參考越來越多，利用廢舊二手集裝箱來改造成居住、辦公、娛樂等空間，在環保、節能、循環經濟等方面具備低碳特征，其行為和發展模式符合現代化城市資源節約與環境友好住宅的趨勢。

表 1 目前在國際上研究集裝箱設計與建造領域中有代表性的公司與組織

序號	國家	組織與公司名稱	涉及的建筑設計與建設領域	代表性作品
1	英國	urban space management	1 校園類建筑	1. container city 2
			2 社區服務性建筑	2. Cuffley School
			3 居住與辦公性建筑	3. Dunraven Sports Hall
				4. fawtood
2	美國	IC green	1 小型居住性建筑	1. Container Dwellings
			2 與節能、新能源相結合的集裝箱	2. IC Green Container Residence
		lot-ek	1 時尚型商業建筑	1. puma city
			2 實驗性建筑	2. mobile dwelling unit
			3 社區公益性建筑	3. ApAp open school
				4. Bohen foundation
3	荷蘭	Tempohousing	1 學生公寓	1. Keetwonen project
			2 酒店	2. Skaeve Huse
			3 居住建筑	3. Salvation Army
4	新西蘭	Addis containers	1 小型居住性建筑	1. 2010 Karapiro World Rowing Champs Promotional container RowBox
			2 臨時性辦公建筑
			3 公益性建筑	2. Site Office



以局部的尺度作為衡量的標準，建筑的細部的尺度能表達建筑微觀內容。等級分明的尺度設計可以使人在趨進建筑時，在由遠至近的范圍里都有可以觀賞的內容。尺度分級不僅便于視覺度量，而且具有明顯的美學意義。尺度分級有利于表現豐富感和層次感。尺度分級強化了不同尺度之間的對比，有益于提高尺度本身的表現效果。明確的尺度級差給人以等級分明的秩序感，使尺度組織有序的保證。分級在典型的尺度之間形成了停歇，使尺度表達具有節奏感，這種節奏很容易與人的生理心理節拍取得共鳴，在人的心靈深處引起美感反應。尺度分級好比高低不同的音符與節拍，小尺度、弱對比有含蓄的感受；大尺度、強對比有明確、肯定、雄勁的感覺，建筑師可以運用尺度與級差創造出節奏優美的尺度旋律。如楨文言的Spire中，尺度設計多元起伏，讓人產生交響樂般的感覺，其尺度表達的藝術令人感嘆。

尺度在不同的建筑內容和形式因素相結合的過程中所表達的信息，大大超出了量度的范圍。建筑師通過尺度處理對形狀、質感、明暗、空間等存在狀態進行調節甚至再創造，以實現對理想建筑氛圍的追求。尺度設計可以形成比例優雅的圖形；界面通過不同的尺度劃分會產生一定的空間層次感；大面積的小尺度劃分在一定的距離會顯示質感和紋理效果；建筑師還可以利用個別尺度單位的擴大或縮小使人興奮。在一定情況下有意識的隱沒某些尺度表達程序，可以給觀者的想象留有余地，有時甚至可以造成某種深奧莫測的神秘感（例如古埃及的神廟）。

5 結語

針對適應社會環境、經濟環境、生態環境應該采取相應的技術和本地的材料設備，組織標準化、規?；?、工業化的生產和供應。只有這樣，才能有效地提高質量、改善品質、降低成本、節約資源、減輕污染，并以其普適性加快推廣和應用。社會可持續發展的要求預示著，“綠色設計”將成為建筑設計的要點。在應對全球化、城市化發展迅速的今天，集裝箱建筑以其“形式追隨功能”的主要特點能夠在一定程度幫助人們?nèi)ッ鎸Νh(huán)境的惡化、資源的浪費、自然災害、城市高房價、人口的增長等一系列問題，為人類在新世紀的低碳生活提供重要的保障與啟示。
